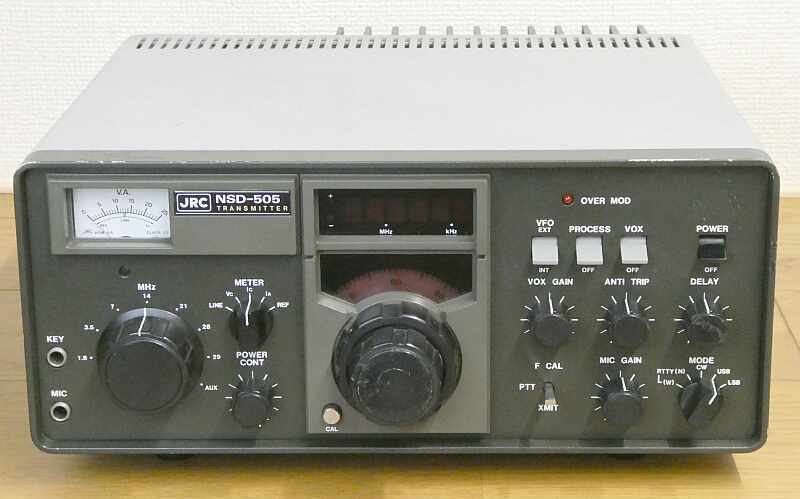

JRC NSD-505

ＪＲＣ　ＮＳＤ-５０５

電源配線が不明で、通電できていませんでしたが・・・・

１９７８年の発売￥３９５,０００だったと思います
アナログ設計最後の無線機（送信機）と言って良いと思います
すでにトランシーバーが主体となったマーケットに残った、貴重なセパレート機（送信機）です
ＢＣＬファン、あるいはセミ・プロニーズで、人気もあり市場に出回る数もそれなりにあったＮＲＤ-５０５という受信機と組み合わせる形での登場で、オール・ソリッド・ステートの走りでもあったのですが、如何せんこの価格ではそうそう売れるものではありません（実際、販売台数は少なったと思われます、情報がありません！）
当時のことですから、まだＷＡＲＣ対応はありません
３４０ｗ　ｘ　１４０ｈ　ｘ　３００ｄ　　重量約９.５Ｋｇ（アルミシャーシ・ケースの採用で軽量！）
電源は内蔵せず、１３.６Ｖ２０Ａの電源供給が必要で、純正の電源オプションとしては、ＮＢＤ-５０５という外付けの装置がありました
受信機との共通は、ＶＦＯ周波数だけですから、バンド切替ごとにトランシーブのゼロインが必要です（その昔の、八重洲　ＦＬｄｘ４００/ＦＲｄｘ４００の、コンビネーションみたい）
決して使い勝手は良くありません（鳴き合わせに、慣れても数秒必要でしょう）
ＶＯＸに関係したツマミすべてがフロントパネルに用意があるのも珍しい？
ＡＬＣ表示メータの用意はなく、代わりに「ＯＶＥＲＭＯＤ」のＬＥＤ表示の用意があります（尖頭値表示を意識？）
この後、ＮＳＤ-５１５というＶＦＯをディジタル化した送信機が発売され、そのものがＨＦ送信機として最後の製品になったように思います（トランシーバが主役の時代になった！）

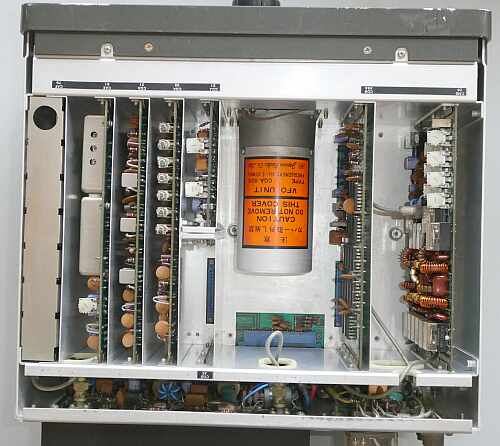

	シャーシ上面ＪＲＣお得意の、ファイナル部以外全てマザーボードに差し込む形でユニット化された構成ですこちらは、受信機　ＮＲＤ-５０５同様に、アルミシャーシで構成されていますもちろんケースもアルミです余談ですが、後継のＮＳＤ-５１５にあっては、シャーシ・ケースともに鉄製になっていて、重量も１１．５Ｋｇと重たくなっています

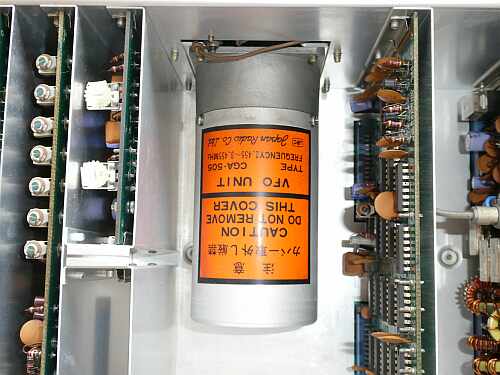

	ＰＴＯ部のＵｐです構成は、オール・ソリッド・ステートなのですが、アナログＶＦＯが採用されていますまだディジタルの波は押し寄せてきていませんそのＰＴＯですが、堅牢なダイキャストケースに収められています２．４５５～３．４５５MHｚが発振周波数ですＰＴＯ右の基板は周波数カウンタ基板左のトリマが並んでいる基板は、周波数変換基板（トリマはバンド変換クリスタルのｆ調整用）

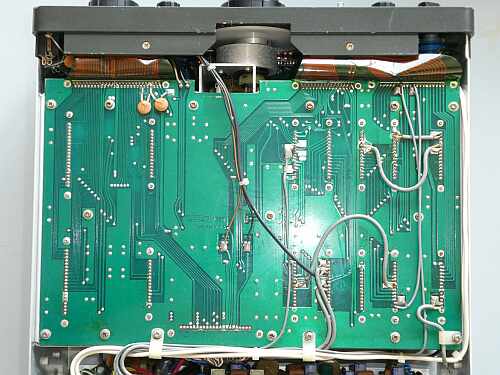

	シャーシ底面ですＪＲＣお得意のマザーボードによる構成です

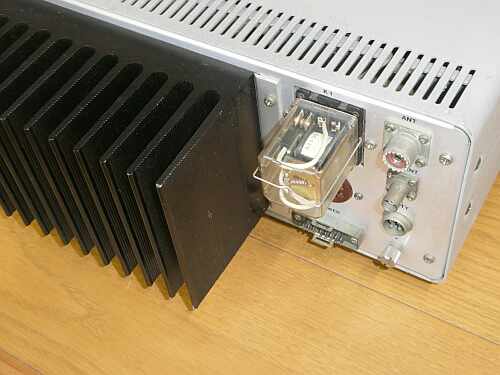

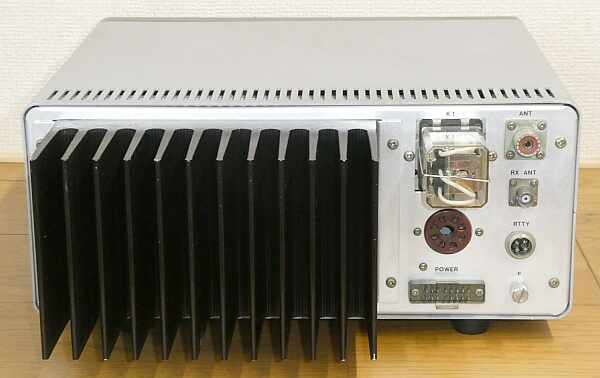

	でかい外付けのリレーも、こうしてヒートシンクの隣に配置されると全然不自然なサイズには見えません終段は自然空冷で、ヒートシンクは大型のものが採用されています

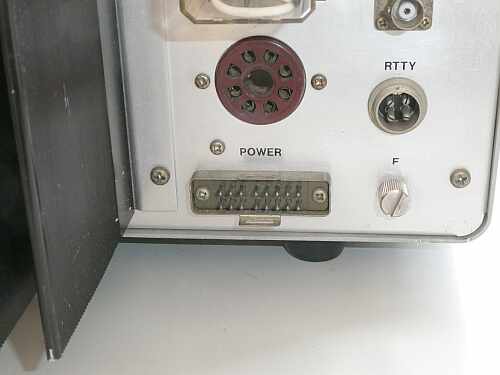

	今回最大のネックというか「壁」電源供給方法が分かりません多極コネクタで容量を稼ぐ、多ピン並列接続だけではありませんコネクタ内でジャンプ配線がありそうに見えますヒロセ・コネクタ（プラグ側）ＨＲＳ　Ｓ-１３１６-ＣＴＡ　こちらも今となっては貴重なのですが、それ以上に、コネクタ配線が分かりません情報を探しているのですが・・・

稼働を目指す目的から、電源接続が不明というのは最大の難関です
もし、こちらにお見えの方で、回路図など電源接続の様子が分かる資料をお持ちの方がいらっしゃれば、ぜひお声がけをいただきたくよろしくお願いいたします
コネクタ　ＨＲＳ　Ｓ-１３１６-ＣＴＡ　これも探していますが、こちらは最悪、他の持ち物から流用することができます

2025.05　　ＪＡ４ＦＵＱ

純正電源装置　ＮＢＤ-５０５が手に入りました

	なんとか動かそうと、自作する準備をしていた電源装置ですが、なんと純正ＮＢＤ-５０５を入手することができましたＮＢＤ-５０５を単独でテストして、各電圧出力に問題の無いことを確認して、ＮＳＤ-５０５に接続してみました

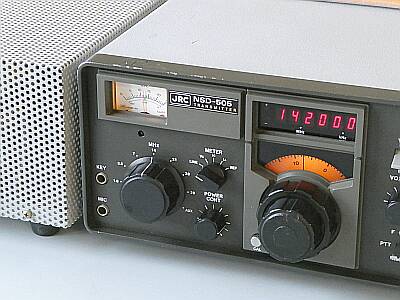

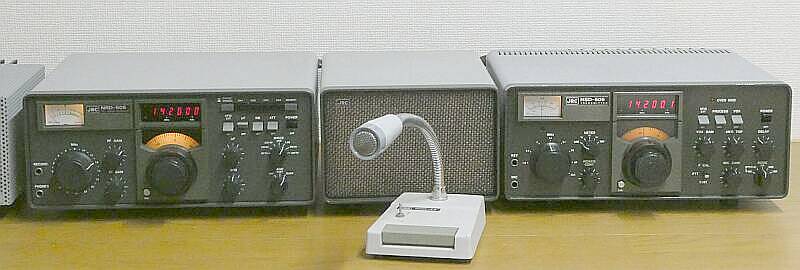

ご覧のように、無事通電できました０～１MHｚカバーするＶＦＯには、ゼネカバ・イメージを感じますバンドエッジの管理は、０と１ＭＨｚというカバーする１ＭＨｚの両端だけです１．８／３．５ＭＨｚ帯に関しては、アマチュア・バンドでないと１００Ｗ出ません（お試しに、ダミー負荷で３．０ＭＨｚで送信すると４０Ｗ位）また、ＱＳＹが大変・・・例えば３．５ＭＨｚに出ようと思えば、５００ＫＨｚダイヤルを回さないといけません１．９MHｚに至っては、ほぼ端から端までの移動です！本機の場合ですが、２８ＭＨｚ帯を除く各バンドで１００Ｗ以上の出力が得られています２８ＭＨｚ帯は４０Ｗ程度で、原因の追及はしていませんメンテとしては、メカ的な部分にとどめましたＶＦＯダイヤル、ダイヤル・スケール位置調整ツマミなどの固着に対応、ですＮＲＤ-５０５は、ここまで酷くないのですが、本機は１ＭＨｚの展開で６０ＫＨｚ程度の誤差が生じています上写真でも分かりますが、１４．０００MHｚで合わせたダイヤルが、１４．２００ＭＨｚでは７ＫＨｚ程度ズレを生じていますＰＴＯを分解する勇気がありません・・・デジタル表示もあるし、受信機側のＶＦＯ利用（トランシーブ）であるなら、ＮＲＤ-５１５を接続するのも一つの方策かな？です

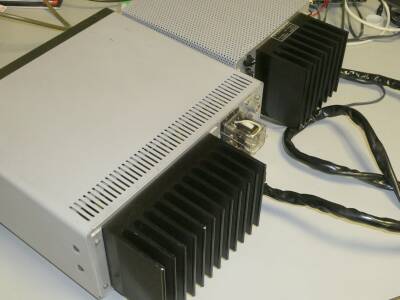

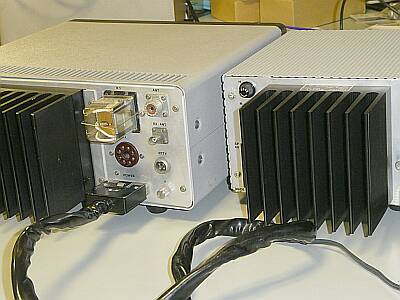

	ＮＳＤ-５０５とＮＢＤ-５０５リア側の様子を２枚

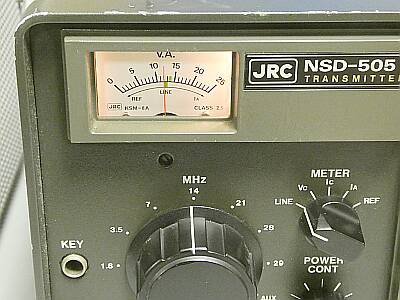

	メーター切り替えに「ＬＩＮＥ」という位置があります最初、オーディオのライン入力かな？と思ったのですが、ＡＣ電源を意味するラインでしたメーター真ん中のグリーンの範囲になるように、です電源事情が良くないことが前提のようで、具体的には下写真でお判りのように、電源トランス一次側にタップの用意があり、供給されるＡＣ電源電圧に応じたタップを選んでヒューズを入れるというものです

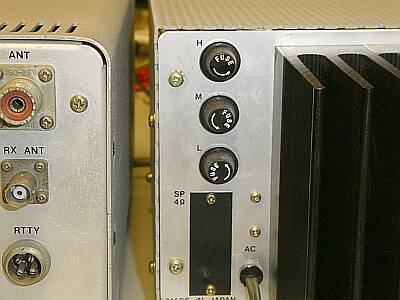

	ＮＢＤ-５０５の背面には、ヒューズホルダが３つ「Ｈ」、「Ｍ」、「Ｌ」　３段階に選択できるようになっています現在「Ｍ」のところにヒューズを入れていますＳＰ　４Ωというプリントがありますもしかしたら、このものが入るスピーカー内蔵のキャビネットの用意が考えられていたのかもしれません

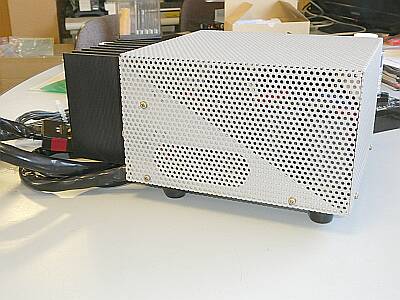

	こちらが製品としてのＮＢＤ-５０５です電源投入時によくある突入電流の分かる動きは、全くありません非常におとなしいというか、静かです

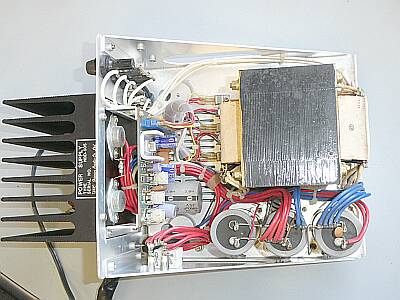

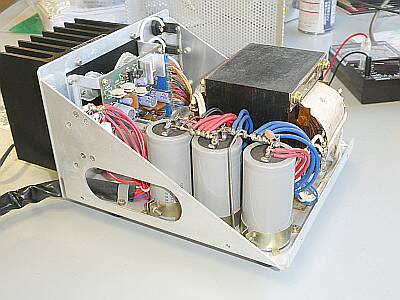

	ケース（カバー）を外したＮＢＤ-５０５を上から写しましたファイナル供給とは別に、１２Ｖ出力が2系統用意されています５Ｖの定電圧回路も内蔵し、4系統の電源を本体に供給しています自作を考えたときに、ヒロセのコネクタ入手と合わせ、悩んだところです余談ですが、英文の説明書（ＮＳＤ-５０５　ＮＢＤ-５０５の回路図も載っている）と、ＨＲＳ　Ｓ-１３１６-ＣＴＡ　は、入手していました
	ケース（カバー）を外したＮＢＤ-５０５を横から写しました

2026.03　JA4FUQ
