| ＳＷＡＮ ＳＳ-２００Ａ | |||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||

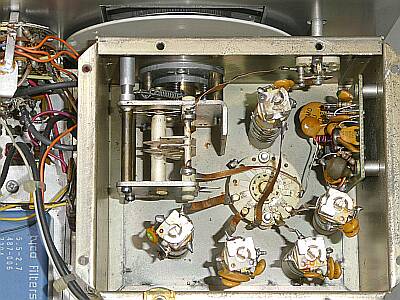

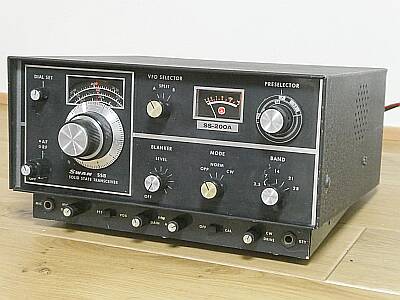

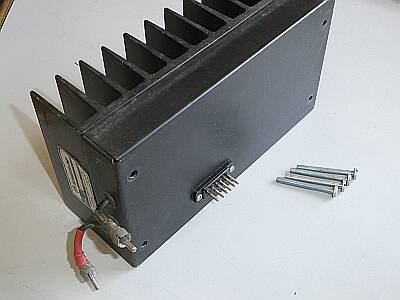

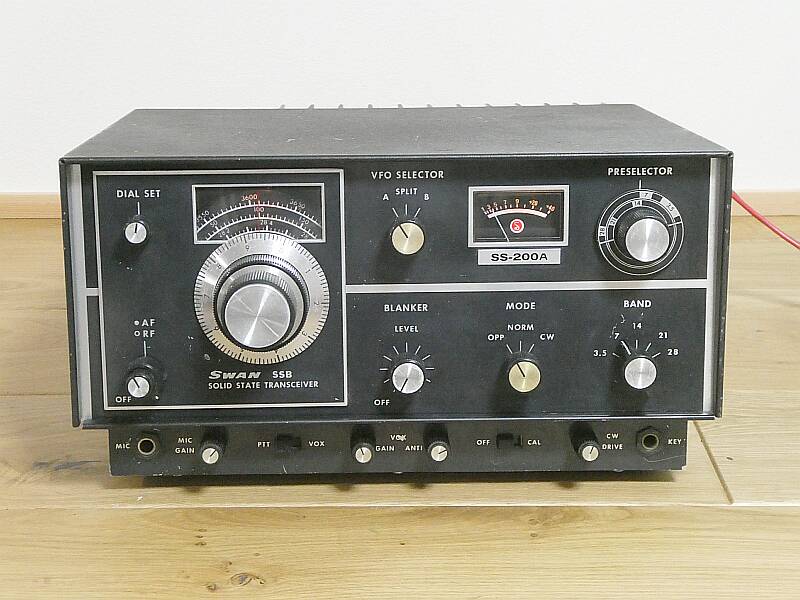

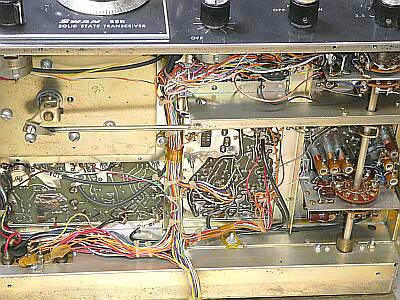

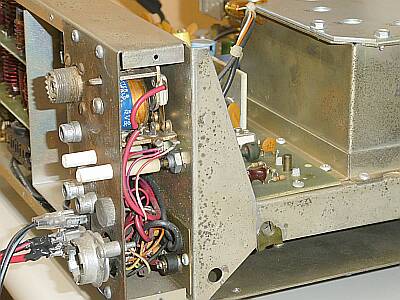

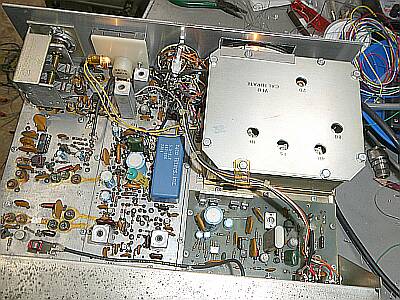

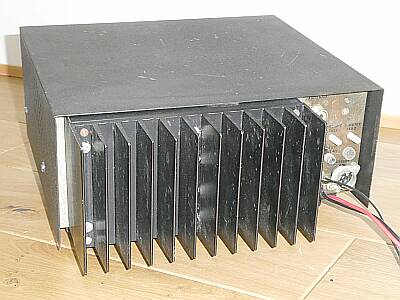

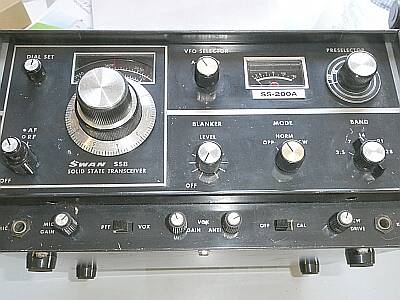

| １９７４年ごろの発売であったと思います アマチュア無線界にあって、オール・ソリッドステートＳＳＢ／ＣＷトランシーバの先駆けとなった製品です ３．５〜２８ＭＨｚ ５バンドをＳＳＢ／ＣＷでカバーする、１００Ｗトランシーバーです 電源は外部よりＤＣ１２Ｖを供給です サイズは、３１５（Ｗ）ｘ１４５（Ｈ）ｘ３０５（Ｄ） 本体重量は、約８.６Ｋｇ （ＳＳ-２００Ａ） このシリーズには、ＳＳ-１５Ａ、ＳＳ-１００Ａ、ＳＳ-２００Ａと、送信出力によって3つのバリエーションがありました（型式にある数字表記は、ＰＥＰ出力かな？） 製品構成を、上手に実現してあります（ベース・モデル＋アンプ・ユニット２種） 発売当時、ＳＳ-２００Ａは、＄７７９だったと思います その当時、日本では、エレキ―やマイクコンプレッサを製造販売していたカツミ電機が、ＳＷＡＮの代理店をしていたように記憶しています ＳＷＡＮ製品としては、このシリーズや、バンパー・マウントのマルチ・バンド・ＨＦモービル・アンテナ（４５Ｊ／日本バンド帯向け）、マッチングＢＯＸ（ＭＭＢＸ）の広告を出していた覚えがあります 製品について 従来の真空管式のトランシーバ（例えば、ＳＷＡＮ５００）の構成を、真空管からデュアル・ゲートＭＯＳ−ＦＥＴにそのまま置き換えたような設計に見受けられます ＲＦ段で、かなりゲインがとってあり、例えば７ＭＨｚ帯では、０.２μＶ入力でＳ／Ｎ１０ｄｂが取れません ２８ＭＨｚ帯でも、Ｓ／Ｎ１０ｄｂが取れているのですが・・・ ０.１μＶの信号でも大きな音量が得られ、受信感度という点だけでみれば高感度です プリセレクタは、受信にのみ かなりシャープな特性です 送信は、無調整・・・ワイドバンド設計です ハイフレＩＦのシングル・コンバージョンゆえに、このような設計でもスプリアス問題は生じにくいのでしょう 構成は、ＩＦ ５ＭＨｚ台のシングル・コンバージョン、ＳＷＡＮお得意の設計です 受信は、高１中２の標準的な構成 ＶＦＯは、従来の同社トランシーバと同様に、一発発振・・・例えば２１ＭＨｚ帯では、１６ＭＨｚあたりの一発発振です 従ってＶＦＯケース、コイル、配線などしっかりした（強度のある）素材が採用されています ノイズ・ブランカは、狭帯域フィルタに入る前に処理する本格的なものです モード切替「ＯＰＰ」は、逆サイドバンドの選択です ＷＷＶ受信 ２１ＭＨｚ帯を選択し、２１．０ＭＨｚにダイヤルを合わせ、プリセレクタを３．５ＭＨｚ帯付近で最大感度を求めることで、１０．０００ＭＨｚ ＷＷＶの受信 ３．５ＭＨｚ帯を選択し、４．０ＭＨｚにダイヤルを合わせ、プリセレクタを２８ＭＨｚ帯付近で最大感度を求めることで、１５．０００ＭＨｚ ＷＷＶ受信 ができます。 ＶＦＯ周波数と、ＩＦ周波数で計算してみて下さい。 フィールド運用を意識しているのでしょう、受信時の消費電流もスピーカーをガンガン鳴らしても２５０ｍＡ程度、これは照明ランプの消費電流を含みます 送信も１００Ｗ出力で１７Ａ程度と低消費電力です
|

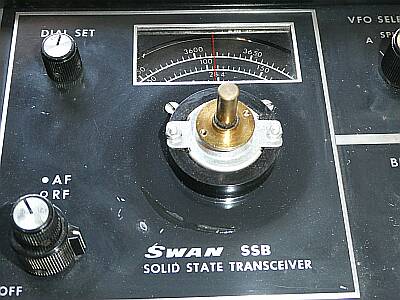

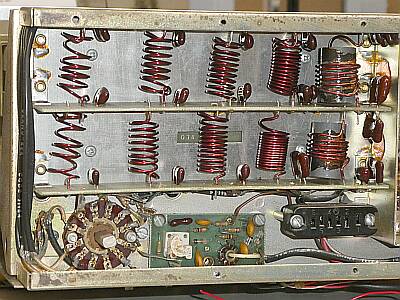

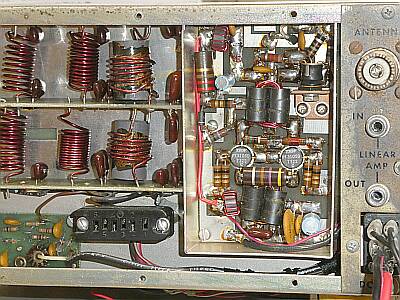

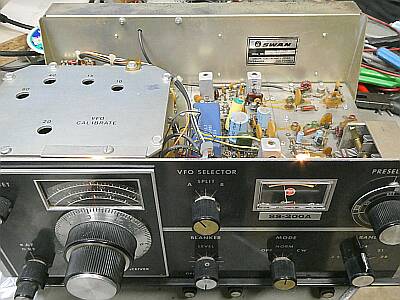

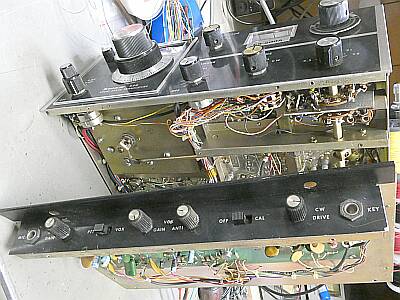

|||||||||||||||||||||||||||||||||
| 見た目はそれなりの５０年選手です 今回の一番は、ＶＦＯの発振周波数が正しくないことで起きたトラブル それ以外は、それなりに動いているようでした 最終的に、全バンド送信出力は１００Ｗ前後・・・９５〜１１０Ｗ／ＣＷ時です 受信感度は、０.２μＶ入力信号のＯＮ／ＯＦＦで、Ｓ／Ｎ１０ｄｂ 先に記したように、７ＭＨｚ帯ではプリセレクタで最大感度に合わせると、S/N６ｄｂ程度に 同調をＳ／Ｎ最良に少しずらしてやると１０ｄｂとれます ２８ＭＨｚ帯では、最大感度に合わせてＳ／Ｎ１０ｄｂが取れます 一言で高感度です ０.１μＶの信号も十分な音量で受信できます 高い周波数の一発発振のＶＦＯの安定度ですが、意外と安定です オール・ソリッド・ステートで、真空管式のマシンみたいな大きな温度変化はありません このことも大きいと思われます ＳＷＡＮ５００では、即Ｘ-Ｌｏｃｋの組み込みを決めましたが、本機はこのままでも良いかなぁ、です 本気で使う気がないのかもしれません！？ 余談ですが、本機はＶＦＯのＡ／Ｂ切替を持っています（外部ＶＦＯの利用が可能） 丈夫（シンプル）で、低消費電力・・・ぺディションなどへの対応も意識した設計にも見えます この後のＡｔｌａｓシリーズに繋がっていきます（例：Ａｔｌａｓ-２１０ ←オーナーの趣味がヨットだったとか） 基板はガラス・エポキシ系のものが採用されており、劣化は極めて少なく、当時の性能が得られています この辺りは、国産の当時のものと大きく異なる点です |
|||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||
| おそらくですが、 国産最初のオール・ソリッドステートＳＳＢ／ＣＷトランシーバは、 １９７６年発売の ＹＡＥＳＵ ＦＴ-３０１ もちろんオール・ソリッドステートで、最初のデジタルＶＦＯ搭載（アマチュア無線機としては、世界初かと）のＳＳＢ／ＣＷトランシーバは、 １９７７年発売の ＩＣＯＭ ＩＣ-７１０ だと思います |
|||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||
