ＨＡＲＵＴＯ�Uｆｔｐがあれば

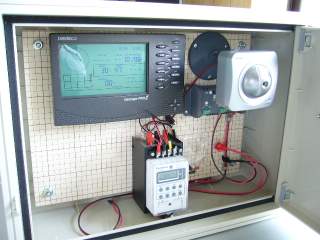

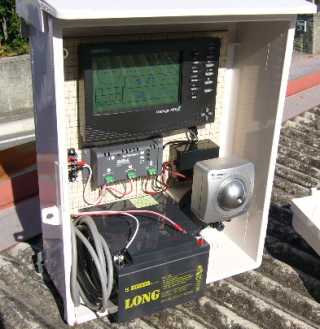

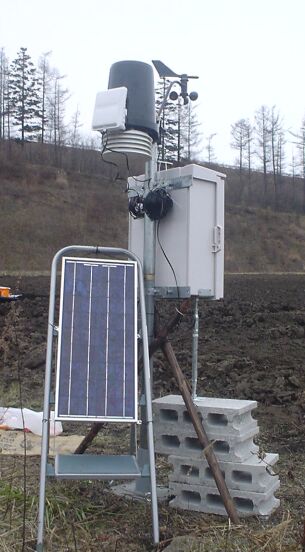

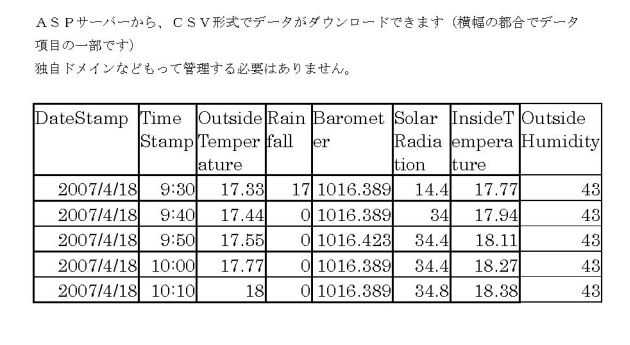

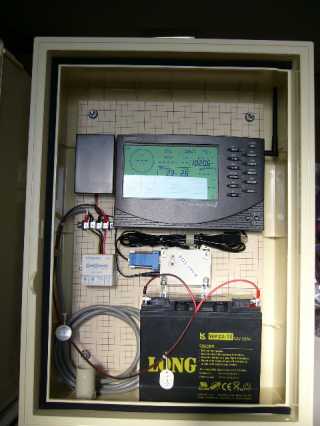

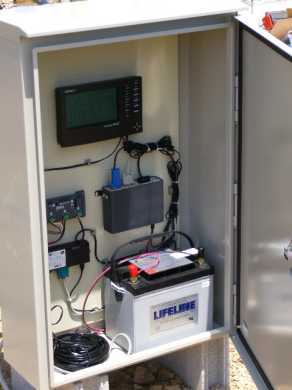

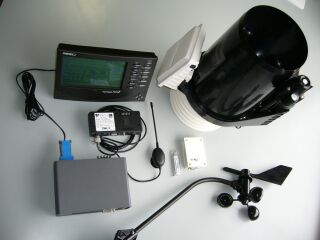

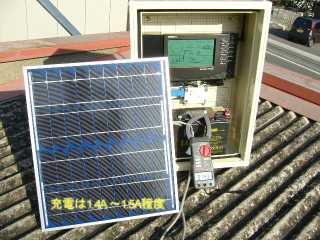

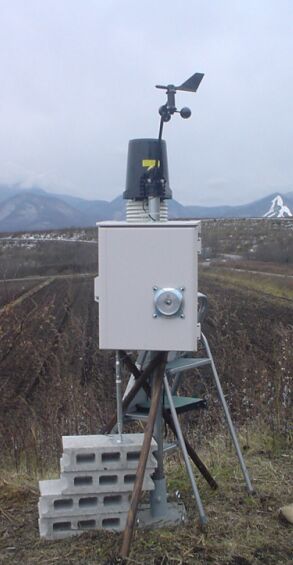

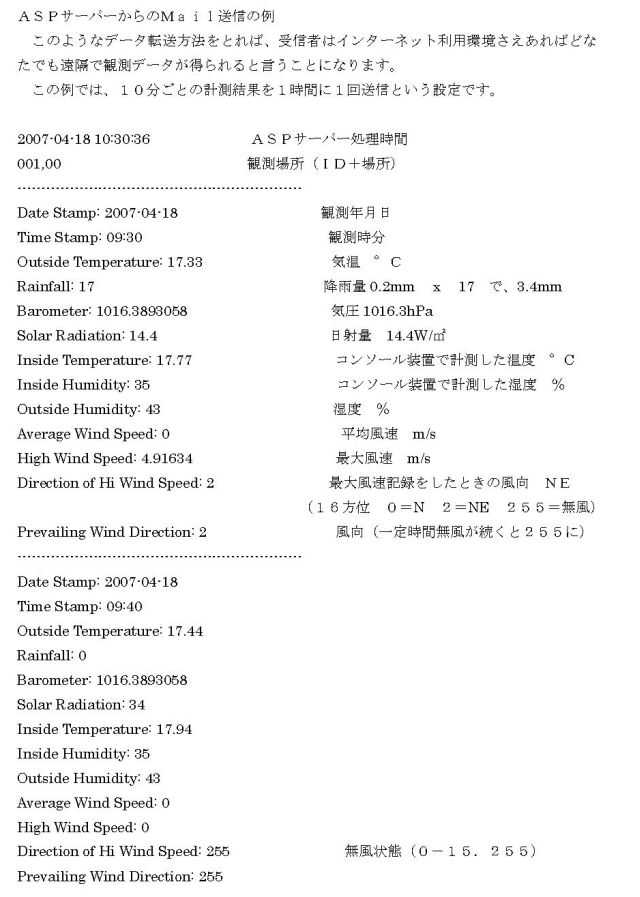

データ回収に苦慮する気象観測を救済 気象観測装置と、その観測結果を活用する仕組みを提供する仲間たち 左下のグレーのＢＯＸは、携帯モデム（コンソールの下にアンテナと一緒に写っています）とコンソール受信機(正確にはウェザーリンクＶＰのＰＣインターフェイス）間を接続するインターフェイスです このＢＯＸを設置することで、計測装置をＡＳＰサービスのクライアントにすることができます。 真ん中の白い小さな箱は、下段でご紹介しているＨＡＲＵＴＯ�Uです(左横に見えるのはＵＳＢメモリ） 　１．ブロードバンド通信 　２．ナローバンド(携帯モデムなど）通信 　３．インフラがなにもないところではＵＳＢメモリ回収 いずれの環境においても計測データを保持・転送出来る仕組みを有します(メモリ容量もたっぷり！） ＨＡＲＵＴＯ�U　マルチロガーシステム 組込ＬｉｎｕｘＰＣを活用したいわゆるフィールド専用ロガー Ｄａｖｉｓ　ヴァンテージプロ／プロ２用　　ＨＡＲＵＴＯ�Uｆｔｐ 　　　　　ウェザーウィザード�V用　　ＨＡＲＵＴＯ−ＷＷ�V 　　の２機種を用意しました ＵＳＢメモリ対応　オリジナル・ロガー（入力は、２３２ｃまたはＵＳＢ） オリジナルのロガーです ＬｉｎｕｘＰＣに必要なアプリを組み込みました ＷＥＢサーバー、ｆｔｐクライアント機能を有します ２３２ｃあるいはUSBで接続された測定器（ここではDavisヴァンテージプロ／プロ２）に向かって、コマンドを投げ、その結果送られれてくるデータを保存します 不揮発メモリ２５６Ｍバイトを内蔵します ※ＵＳＢインターフェイスにも対応しました(2010.02) スタートは、＃６５１０・＃６５１０ＳＥＲ　２３２ｃ専用だったのですが、＃６５１０ＵＳＢあるいは＃８４３４を自動で認識して接続し使用することができます 保存したデータの取り出し、あるいはファームウェアの更新は、ＵＳＢメモリをこのロガーに差し込むだけです データ回収にＰＣ本体は不要・・・です 独立電源と組み合わすことで、長期間の定点観測が可能になりますし、データ回収の苦労が軽減されます もし通信が成立しなくても、現地にはデータが記録されて残っているというのが単純なデータ転送装置との大きな違いです ＨＡＲＵＴＯ�Uｆｔｐ ※Ｄａｖｉｓ気象観測装置以外のご利用にもアプリケーシ ョン対応が出来ると思いますのでご相談下さい（２３２ｃ 、ＵＳＢ、イーサー接続） ＨＡＲＵＴＯ�Uftp 従来の２３２ｃに加えＵＳＢにも対応 ￥６５，０００(送料・税別） USBメモリ書き出し／イーサーネット接続機能のHARUTO�Uにｆｔｐクライアント機能を搭載した兄貴バージョンを標準としました ただしヴァンテージプロ／プロ２のみに対応で、ＨＡＲＵＴＯ−ＷＷ�Vと同価格でご提供いたします 別途、携帯電話網に接続できる通信モジュール（携帯ルーターとか呼ばれている））を用意することで、フィールドでの利用においてもネットワーク接続が可能になります 動作電圧は、ＤＣ５Ｖです 海外向けにＡＣ１００〜２４０Ｖに対応した電源アダプタ、ＤＣ１２Ｖ　→　ＤＣ５Ｖ高能率電圧変換器などもご用意して各種運用条件に対応しています 下段でご紹介している独立電源装置との組み合わせにより、設置場所を問わない計測も可能になります 独立電源装置につきましては、お客さまの運用、設置場所などの条件により、個別に設計、対応とさせていただきます ノートＰＣを置けば盗難の心配も・・・また、フィールドという環境下でどこまで耐えるかという心配もあります そこで、ＵＳＢメモリさえ持参すれば、そこに記録されたデータをｃｓｖ形式でコピーして持ち帰ることが出来る仕組みを目指しました このような仕組みですと、例えば秘境地であっても最小限の持参品で（ポケットにＵＳＢメモリだけ！）データ回収が可能になります 電源は？？？消費電力も少ない機器構成ですから、ソーラーパネルとバッテリで独立電源を構築すれば問題ありませんね ２５６MバイトNAND（FLASH)メモリの採用で、1分ごとの記録でも数年間の記録が可能かつ電源が切れてもデータは保護される仕組みが出来ました コンソール受信機に装着したウェザーリンクの２３２ｃあるいはＵＳＢインターフェイスに接続し、一定時間毎に計測データを記録します（ウェザーリンクの記録インターバルと別に時間を管理できます） ＵＳＢメモリが差し込まれると、自動的に記録されているデータをｃｓｖ形式に変換（ＥＸＣＥＬで読み込めるデータ形式）してＵＳＢメモリにコピーします（オリジナルのデータはバイナリ形式） このＵＳＢメモリ管理にノウハウがあります コンソール受信機への設定情報も、この装置から一発で送ることが出来ればより好都合と、取り組むようにしています（何か異常があれば、この装置の再起動だけで復旧できる！） また、設置位置・時刻の精度を上げるためにＧＰＳレシーバーユニットの装着も可能です（オプション） 単独（独立）気象観測システム 　最初のコメントで　　３．何もインフラが利用できない　ところ向けのシステムです 　電源もＰＣも不要、いえ何もないところで気象観測・記録が出来ます（盗難だけにはご注意を！！） 　そのうえデータは、１０分ごとの記録で数年間の記録が出来ます（計算上は、１分ごとの記録で９年間保存可能） 　記録には、ＦＬＡＳＨメモリを採用　　例え電断しても記録が消えることはありません 　専用ロガー／HARUTO�Uも、電断後通電すれば、正常に起動します 　今回設計の独立電源は、ソーラーパネルとバッテリで、５日間以上の不日照に対応します（丸５日間連続で不日照があっても連続して計測・記録が出来る、という意味です） 　データ回収は、ＵＳＢメモリで可能です（このＵＳＢメモリの接続、切り離しにノウハウあり！） 　ＰＣを持ち込まないとデータ回収できない・・・従来ロガーの常識を変えます こちらがフルセット（中央のメットは、サイズ比較用！） 中央は、Davis　ヴァンテージプロ２ 右：ソーラーパネル　　左：オリジナルBOX オリジナルBOX 耐候性・小型化の観点から液晶パネルは使用せず 上記オリジナルロガー・バッテリ・チャーコン等を内蔵 コンソールは、海外向けにワイヤレス・エンボイを使用 　　　 実験は、いつもの社屋屋上で ＢＯＸサイズは、３００ｘ４００ｘ１８０です 公称１２（１８）V　１Aソーラーパネルですが １２Vで最大１．２Ａ程度の充電が出来ています    　　　　　　 写真撮影のためドア（ふた）は外しています ヴァンテージプロ標準コンソールを収納 収納BOXサイズは、４００ｘ５５０ｘ１８０ 日照時間が１日平均３時間以上であれば 一回り小型の１２Aｈバッテリで対応できます   こちらは、バッテリ容量を２２Ahで作成したもの ヴァンテージプロ２用です つい勢いで、こんなものまで作ってしまいました・・・ 中身の想像がつきますか？  このメタリック調のカバーは一体何者！？ （今回の目的に適したものを探すのに苦労しました） 中身をご覧に入れます （フタを外して撮影しました） 気象観測装置（風力センサ、百葉箱は外部） と、 カメラ、そして独立電源（ソーラーパネルは外部） 気象は、１時間に１回のデータロギング 映像は、１日１回のロギング（降雪の有無チェック） この動作・・・１００日以上の連続稼働を目標に フタの厚さまで当てにして大きな容量のバッテリを内蔵 （重たい！です、伴って取付金具は丈夫なもので！） 必要な小細工（ノウハウ）を、色々と内蔵しています    　　 実際には、このように設置されています・・・お客さまのご厚意により写真をご覧に入れます （基礎が固まるまでの補助具も、一緒に写っていますね　ソーラー架台は、Ｇｏｏｄ　Ｉｄｅａ！です、感心！！） 上段でご紹介したものは、写真でご覧の通り寒冷地の畑で使用 下段でご紹介するのは、水田で使用するのが目的 今回は映像ニーズが高く、全体の消費電力も大きくなっています     正面 １時間に１枚の静止画を残すためにカメラを搭載 ボックスは、５５０ｘ４００ｘ１８０　防水パッキン付き 背面 支柱取付金具を止めるボルトが見えます ２段でφ８９柱に取り付けるよう設計しています     高温多湿の水田脇に設置と言うことから 換気用フード付きルーバーも取付 ルーバーには、もちろんフィルタが付いています 今回は、適当なクリアドームが入手できたので採用  内部の様子 中央にタイマーが見えますがこの両隣にバッテリ２個を搭載 １２Ｖ２０Ａｈｘ２　　２０Ｗのソーラーパネルとの組み合わせです タイマーは、無線ルーターの制御用（１日１時間稼働） 怖い雷さま対策に、オリジナルアレスター ＝ 信号線・電源 両対応 ＝ フィールドにこれら気象観測装置を設置する機会が増えるにつれ、雷さまの影響を心配しなくてはいけないケースが増えてきました そこで、自社で設置を請け負うときのために、アレスター(避雷器）の用意をしました（既製品で、そのまま使えそうなものがないので改造して作りました） 商用電源のアース側に向かって電流が流れる、もしくは商用電源側から逆流が生じるケースには、このアレスタで効果があります 本体中央の黒く見えるのはコンセント部で、ここに電源アダプタを接続、中継ボディには、ＩＳＳ部からコンソール受信機に接続される配線を差し込み、グレーのモジュラープラグはコンソール受信機に接続します アレスターの効果は、屋外用無線ＬＡＮ装置などで実証済みです 遠隔気象観測 最初のコメントで　　２．携帯電話などナローバンドダイヤルアップ接続　　向けのシステムです 携帯モデムと組み合わせて遠隔で気象データの取得が出来る仕組みです ２段上にご紹介している仕組みをこの目的用にファームウェア部を合わせて使用しています センサーは安価なＤａｖｉｓ製品を使用、その耐候性の弱いところ（特にコンソール設置条件）は、秘策（苦肉の策！）で補っています 氷点下２０度の地域でも実用できています 親亀の背中に、子亀・・・いえ、中に中への二重構造です　 外に出るのは気象ユニットへの接続線、そしてアンテナと電源供給線のみです この、直接送信する方式では、独自ドメインがないと観測データを受け取ることが出来ません ＡＳＰサービスをご用意しました 直接モデム（PPP)から発せられるデータを受信するには、固定ＩＰ（グローバルＩＰ）があることが前提になります こうなると、ネットワーク管理について専任の方がいらっしゃるような職場でないと、ご利用は難しくなります ここでご紹介するＡＳＰ方式を採用すれば、データを利用したい方は単にインターネットの利用環境があれば、それだけで十分と言うことになり、独自ドメイン（グローバルＩＰアドレス）の取得、管理など必要ありません 稼働に必要な電力の供給も自己発電（独立電源）、携帯電話のサービスエリアでさえあれば、場所を選ばず（実際に測定したい場所で）、日頃居る場所から遠隔で気象観測（データの取得・蓄積）が出来ることになります 監視希望先　→　携帯モデム　→　ASPサーバー　 　　　　Mail 本文あるいは添付による配信、またはＡＳＰサーバーからダウンロード ＡＳＰサービス用に専用のインターフェイス(制御ＢＯＸ）を作成しました ２３２ｃ出力から携帯モデムを介してＡＳＰサーバーにデータを転送 　・データ受信毎送信 　・一定のタイマーでもって送信 等々の設定が可能 上段にご紹介のものとは別のもので、現在はこちらを標準としています 独立電源(ソーラーパネル)との組み合わせで、例えば全く何もないところから計測値を遠隔でモニタ(得る）ことが可能です（もちろんケータイのサービスエリアであることは必須） ソーラーパネル架台の寸法は、おおよそ５５０ｘ１２００ その背面に１ｍのパイプが取り付けられ、そのパイプに気象センサーを取り付けています 下に見える金属収納ボックスサイズは、２５０ｘ６００ｘ９００　です 必要機材とバッテリなど収納、重石兼用！？です オリジナルの制御ＢＯＸと携帯モデム そして、外部用アンテナを撮したもの 実際の計装の様子は写真右でご紹介     今回は、デザインにも配慮 周囲の雰囲気、設置環境（使用ポール等）に合わせてソーラー架台、収納ＢＯＸの再塗装を行ったうえで設置しました ご覧の通り違和感もなく、良い感じです！！ 上記ご紹介は、屋外（フィールド）設置タイプで、左写真は屋内設置タイプです それでも、きちんとアレスターを内蔵しています（電源／信号線のいずれもに対応） 商用電源を使用した場合、そのアースに向かって誘導雷に見舞われるなど、大地と絶縁したソーラーパネル（独立電源）モデルでは必要なかった対策も安心のためには必要です この場合は、やはりコンソール表示器は日頃見えるところに置きたい・・・でしょうから、コンソール表示器は外部接続です プラケースですので、携帯電話のアンテナも内蔵しています（左サイド内側に吸盤で貼り付けています） 右写真のようにフタをしてしまえば、もうこれはなんだか分かりません どの向きにおいても問題ありませんから、家具の隙間にでも置いていただければ・・・ ※携帯電話の電波状態には注意が必要です 発熱もわずかです 一緒に写っているスケールは、３４ｃｍのものです ＡＳＰサーバーから発せられるＭａｉｌ通知の例 ＡＳＰサーバーからダウンロードできるｃｓｖデータの例 ＡＳＰサーバーへログインしてデータのダウンロード（ＣＳＶ形式）も可能ですので、ＥＸＣＥＬなどに取り込んでデータの加工も容易に行うことが出来ます 　以上は、システムでのご提供・・・気象観測ユニット／専用インターフェイス／モデム／独立電源装置のハードウェア一式の費用と、ＡＳＰサービスご使用料が発生します 　あと、通信費として、モデムの月額料金（基本料＋パケット料金／契約によってはパケット料込み込み料金）が発生します 　　　   青電舎：担当　堀 　　　Ｍａｉｌは　seiden_atmark_po.harenet.ne.jp　（お手数ですが、_atmark_を＠に直して下さい） 　　　　　　お電話では、（０８６）２７５−５０００　 　　　　　　ＦＡＸは、０１２０−５４５０００ 　　　　　　〒７０３−８２０７　岡山県岡山市中区祇園４３３−６  仕様・記載内容は、お断り無く変更することがございますのでご了承下さい
