| 国内Ｖ／ＵＨＦの歴史 １９６７〜１９７３年 | ||
| この時期ですが、 Ｖ／ＵＨＦ帯で、出力１０Ｗを得る手段として、真空管からトランジスタへ ポケベルほか電波利用の拡大で、混変調や混信が問題になる都会地でも実用になる受信能力を得るために、新しいデバイスとして登場してきたＦＥＴの採用 部品点数を減らすためにＩＣの採用 Ｖ／ＵＨＦもＳＳＢ化 などなど、技術的にも大きな変化を遂げた一つの時代だと思います 日本経済に目を向けても高度成長期・・・東京オリンピック開催を成功裏に終え、大阪万博の開催など日本中が好景気に沸いた時代でした たまたま入手できたこの時代の無線機にフォーカスを当ててみました 入手時には、すべて不動（正常ではない状態）でしたが、Ｍａｒｋｅｒ ２２（受信基板が欠品）、Ｍａｒｋｅｒ ６６以外は、最低の送受信をするところまで、手を入れました いわば頭の体操？です！ 数日間楽しめました |
||
Ｍａｒｋｅｒ ２２ |
多分ですが、１９６７年の発売 今はなきクラニシから発売されました 当時のクラニシは、無線機メーカーでした 本機は、１４４ＭＨｚ帯FM１０W 終段のみ管球式のハイブリッド形式のトランシーバ シリーズとして、５０ＭＨｚ帯用のＭａｒｋｅｒ ６６がありました 多分ですが、ＤＣ１２Ｖ用とＡＣ１００Ｖ用の２つの電源ケーブルの用意があったものと思います ＤＣ-ＤＣコンバータを内蔵、終段は６３６０です 送受信別の基板がシャーシを挟んで上下に配置されているシンプルな構造です 電源は、１２P角型ジョンソンコネクタが採用してあるのですが資料がなく、本機ばかりは全く手つかずです（受信基板も欠品している） 当時、福山電機（ＦＤＫ、後に倒産後エンジニアの一部はＡＬＩＮＣＯへ）でも同様のハイブリッド仕様の無線機を販売していました |
|
 |
シリーズ・コンビ、Ｍａｒｋｅｒ ６６と一緒に マイクとＡＣケーブルのついたＭａｒｋｅｒ ６６をつい入手してしまいました 動作ＮＧというものです 発売時期の違いか、ＰＬの色、ＣＨ切替数など異なります |
|
 |
ＡＩＷＡのカーボンマイクが使われていたようです 分解して、初めて中を目にしました |
|
 |

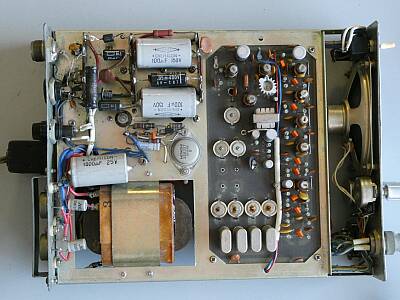

こちらは、Ｍａｒｋｅｒ ６６の内部です 受信基板と送信終段が見えます ハイブリッド構成で、終段は真空管６３６０です 受信のフィルタは、東光の２４ＫＨｚ巾のメカニカルフィルタが採用されています（本式！） 送信基板が見えているほうのリア側は電源部です 改造・欠品は無さそうなのですが、電源が入りません リア側の状態が悪く（保存状態が良くない）、標準の２Ａのヒューズでは飛んでしまいます 試しに５Ａのヒューズを入れたところ巻き線抵抗から発煙・・・ 基板は、ガラスエポキシ風で劣化は見られないのですが残念！ トランスがＮＧかな・・・です 回路図が入手できれば、もう少し手の入れようがあると思います |
|
 |
||

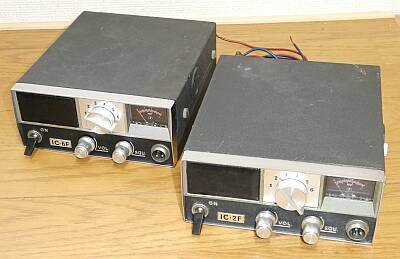

ＩＣ−６Ｆ ＩＣ−２Ｆと一緒に  |
１９６９年の発売 ５０ＭＨｚ帯ＦＭ１０Ｗ オールソリッドステートです 同シリーズに、１４４MHｚ帯 IC-２Ｆがあります 高周波増幅段にＦＥＴ、中間周波数段にＩＣと、当時最新のデバイスを採用 また、アンテナ切替もリレーが当たり前の時代でしたが、ダイオードを使った電子式のものが採用されています（接点の接触不良が問題になっていました） この頃ですが、マイクロホンはハイインピーダンス（１０ｋΩ）のものが採用されていました １９７０年には、本格的な固定機（１つのＶＦＯで送受同じ周波数で運用ができる）ＩＣ-７１が登場します 本機ですが、同調の取り直しだけでカタログ値をクリアできました 同じ年代の兄弟機 ＩＣ-２Ｆを入手 送信できなかったのは、送受電源切替部のＴｒの不良、旧型のＰＮＰ-Ｔｒは無いので、適当なＴＲで代用しました その結果、送信で９Ｗ程度の出力が得られるようになりました 一方、受信感度が取れない・・・ＳＱ感度はまあまあなのですが肝心の感度が・・・０ｄｂ入力でＳ／Ｎが１０ｄｂ位しか取れません 多分ですが、ＩＦに原因があります（ＳＱを閉じたほうが感度が良い？） 中和が崩れるとRF段が発振します 送信ができたところで、深追いは止めました |
|
ＩＣ−２０ |
１９７０年の発売(本機の製造ラベルには１９７１年の刻印あり） ポケベル・警察無線など電波利用が増え、混変調に強くないと都会地では実用にならなくなってきた１４４ＭＨｚ帯、ヘリカル同調を採用した高周波フィルタと、ＦＥＴの採用で、当時東京タワーの下でも実用できる数少ない無線機と言われていました ５０ＭＨｚ帯のＩＣ-６０も同時発売 ４３０ＭＨｚ帯のＩＣ−３０は、翌１９７１年の発売です 構造はユニット（ブロック）化され、きっと３バンドの商品を作るのにも効率的に作用したものと思われます 本機ですが、送信プリドライバ２ＳＣ７３０がＮＧでした 前オーナーは、終段がＮＧと思ったのでしょう、プリドライバーから外部に取り出してＡｍｐさせようとした痕跡がありました 確かにファイナル・ドライバのゲイン低下はあるようで、１０Ｗ出力にはちょっと届きませんでした（７〜８Ｗ程度）が、これで良しとしました |
|

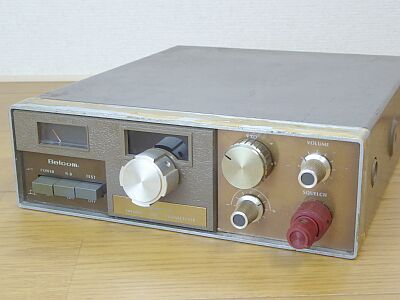

| Ｌｉｎｅｒ２（改） フロントは、Ｌｉｎｅｒ２ リアシャーシは、４３０  ＶＸＯつまみは、社外品 二連ＶＲは、そもそも単連のＳＱ-ＶＲのはず 本機では、内側がＲＦ-ＶＲ、外側がＳＱ-ＶＲに Ｌiｎｅｒ４３０とも異なります （リアパネルも含むトランスバータ部） 改造品にしては、メーカーっぽいし もしかして４３０開発のための試作品でしょうか？？ |
１９７２年 日本電業より発売（Ｂｅｌｃｏｍブランドだったと思います） ベースの設計は、ＣＢそのもの この分野では、しっかり実績があったと思われます ２群のクリスタルの組み合わせによるシンセサイザ方式の局発により、７．８ＭＨｚの中間周波数から２８ＭＨｚ帯を得て、ここに１１６ＭＨｚの信号を加え、１４４ＭＨｚ帯へというまさしくトランスバータ方式に見受けられます 入手した本機ですが、４３０ＭＨｚへの改造？が行われているようで、トランスバータ部分が、別の構造のものが取りついていました 外ケースとシャーシサイズが合いません！？ ＡＮＴ接栓がＮ型だし・・・・コンバータＯＳＣの周波数を見て気づきました ５０ＭＨｚ台のオーバートーンクリスタルを８逓倍し、４０１．６ＭＨｚを得ていました 本機の一番の問題は、送信スプリアス ４０１．６＋２８．６＝４３０．２ＭＨｚにならないといけないところ、引いてしまった３７３ＭＨｚに簡単に同調してしまいます（レベルだけで追っかけたら、必ずこうなります！） ＤＢＭ構造のハイレベルミキサが採用されていますが、このあたりに問題があると思われます 終段から３段くらいの同調も、目的の周波数以外の周波数で動作しようとばかりします 最終的に３〜４Ｗくらいで使えるかどうかというところでした（目的外周波数なら、１０Ｗは簡単に得られます！） かなりの改造というか、ハーネスのケーブルは切断されているし、後から追加されたユニットはあるしで、送受最低の動作をすることろで取り組みは止めました |
|
Ｌｉｎｅｒ２ＤＸ |
１９７３年の発売 こちらは、２群のクリスタルの組み合わせによる局発ではなく、デジタルシンセサイザ方式が採用されています 周波数関係は、Ｌｉｎｅｒ２と変わりません（２８ＭＨｚ帯=>１４４ＭＨｚ帯） 受信高周波段には、ヘリカルレゾネータ(同調回路）が採用されています 送信同調について、こちらも不安定（不確実）要素を多く感じます なんとか既定の１０Ｗを、ほぼほぼ得ることができました ２つのＬｉｎｅｒシリーズを見て アンテナ切替リレーは、いずれも同軸リレーが採用されているように、コストをかけている面も見受けられます 日本電業（Ｂｅｌｃｏｍ）は、ＣＢ無線機においては、多くの実績がある社でしたが、ことＶ／ＵＨＦに対する技術は、よちよち歩きのまま製品を出した、そんな印象を受けます 当時、スペアナなど使えない状態での設計でしょうから、やむを得ない点はあるでしょう |
|
|
||
| 2022.04 JA4FUQ | ||
