| ＡＭ時代 ＶＨＦの雄 ＡＭＥＣＯ | ||||||
 |
||||||
| １９５０年代後半から、７０年代によく見かけたブランドです 直近では、ＰＴ-２、ＰＴ-３など、受信用プリアンプで、この『ＡＭＥＣＯ』ブランドを目にした方もいらっしゃると思います １９６０年代の代表的な製品から 送信機 ＴＸ-６２ 関係して受信コンバータ をご紹介します 製品としては、アルミシャーシ・ケースを採用し、構造はしっかりしており、少ない構成部品で最大の効果を得ようとしている様子を、各所で垣間見ることが出来ます アマチュアライクで、とても好感が持てる設計の製品です 国産のＴＲＩＯ ＴＸ-２６、ＶＦＯ-２ あたりと比較すると、技術の差、得られる性能の違いが判ります ＶＦＯをひとつの例に ＡＭＥＣＯでは、逓倍せずコンバートして、２４〜２７ＭＨｚ台を得ます ＴＲＩＯでは、３逓倍して、２４〜２７ＭＨｚ台を得ます 単純比較でも、ドリフトにおいて、ＡＭＥＣＯはＴＲＩＯの１／３となります |
||||||
|

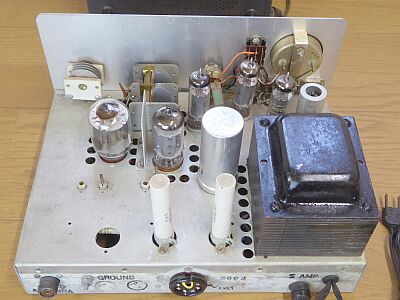

５０／１４４ＭＨｚ帯 ２バンド送信機 ＣＷで最大入力７５Ｗの、アメリカン・ノービス級向けのCW/AM送信機です ＡＭでは、多分７５Ｗ入力は困難かと思われます（ＣＷの半分程度かと） ＡＣ電源内蔵にもかかわらず、非常にコンパクトです ８ＭＨｚ台のＦＴ２４３クリスタルを使用 ５０ＭＨｚ帯は６逓倍 １４４ＭＨｚ帯は、なんと１８逓倍です ※ＶＦＯ-６２１からは、２逓倍、６逓倍です ファイナル管は、７９８４という当時最新の１７５ＭＨｚ以上でも使える車載を意識したコンパクトロンです 構成は、極めてシンプル OSC・x3/6GK6 ｘ2/6GK6 ﾊﾞｯﾌｧ/7868 終段7884 => 50MHz帯 OSC・x3/6GK6 ｘ2/6GK6 x3/7868 終段7884 => 144MHz帯 変調は、スクリーングリッドを使ったクランプ管変調 興味深いのは、ドライバ7868の使い方 ひとつよくわからないのが終段管の傍からリアパネルに向かっている銅線 どう見ても後付けされたものです 中和ロッド風にも見えるのですがそうではありません なにか出力を検知するために前オーナーが追加したものでしょうか？？？ 天板にあるスケールファンも、前オーナーの手で取り付けられたものです 細く立っている２本のもの 抵抗器です、一見ブロック・コンデンサに見えますが・・・ |
|||||
|
５０／１４４／２２０ＭＨｚ帯に対応した、ＴＸ-６２用純正ＶＦＯ こちらもなかなか興味深い設計です OSCはトランジスタ、真空管のバッファアンプを通して、１９．９MHｚのクリスタルで得た信号とミックスさて、２４〜２７MHｚを得るようにしてあります トランジスタは、当時最新の２SC185が使われています(当時、マイクロディスクトランジスタと呼ばれていたと思います） OSCはLC回路で、４〜７MHｚ(３バンドに分割）、１９．９MHｚとMixして、２４〜２７MHｚを得ます ５０MHｚ帯の例ですと、 ５０.０MHｚを得るには、LCで５.１０MHｚを発振すれば良いということになります （５.１０MHz ＋ １９.９MHｚ） ｘ２ = ５０.０MHｚ TX-６２側では、水晶発振段はＶＦＯ接続時には、バッファ動作となるようになっています ＶＦＯ最終のバッファアンプに使ってある真空管の余っている３極管部分を使ってナローバンドFMが出せるような改造方法もマニュアルの最後に記されています 以上は、Ｗｅｂ上にあったマニュアルから得た知識で、ここから現物を手に・・・ どうも本機には、もっと設計の古いモデルがあったようで、手にしたものは先に記したプリミックス方式になっておらず、トランジスタも２Ｎ７０６の一発による自励発振・・・すなわち３逓倍して２５ＭＨｚ前後の出力を得る方式のものでした 実用を目指している訳ではないのですが、技術的興味からすれば、ちょっと残念な気がします・・・ やる気になれば、１９.９ＭＨｚのクリスタルを入手し、１Ｔｒの発振回路を追加し、トリプラをバッファ動作に変更・・・割と簡単にＶｅｒＵｐできそうです（１Ｔｒによるクリスタル発振回路がないだけで、真空管の構成は同じ） 参考VFO：Hallicrafters HA-５ |
|||||
|
５０ＭＨｚ帯用受信コンバータ 双三極管６ＥＳ８を使用したカスケード方式のＲＦアンプに、５極管ミキサー・・・クリスタル発振は３極管部でというシンプルな２球構造のコンバータで、５０ＭＨｚ帯をＢＣ〜３０ＭＨｚに変換します 変換クリスタルの選択／本機には２２ＭＨｚのクリスタルが装着で、２８〜３２ＭＨｚに変換できるモデルです ユニークなのは電源供給 ひとつの電源ユニットで差し替えることで複数のコンバータの使用を可能としています １４４ＭＨｚ帯用にＣＢ-２という製品があるようです こちらは、クリスタルを選ぶことでＢＣラジオから、５０ＭＨｚ帯受信機まで対応できる設計のようです ゲインが取れないのでしょうか、ＣＢ-２ではカスケードアンプの後に５極管のアンプが入っています アンテナ(送信機）、あるいは受信機との接続は、昔懐かしいＢＣラジオアンテナ接続プラグを使用します(すべてのコンバータに共通） |
|||||
|
５０ＭＨｚ帯用受信コンバータ こちらは、局発（６Ｊ６）以外、ニュービスタ６ＤＳ４／６ＣＷ４が採用されています(ＲＦアンプｘ２、ＭＩｘ１ 計３本） 同じシリーズで、１４４ＭＨｚ帯／２２０ＭＨｚ帯用のモデルがあります このモデルには、ＲＦゲイン調整ＶＲがあります ＣＢシリーズの上位バージョンかな？ Hallicrafters ＳＸ-１０１Ａなどコンバータ入力が用意された受信機を意識したのでしょうか、３０.５ＭＨｚ〜３４.５ＭＨｚに変換するクリスタルの用意もあるようです 構造、配線とも上手くできています 余談ですが、銅メッキされたシャーシは、まるでＤＲＡＫＥの製品を見ているようです |
|||||
|
受信コンバータ専用電源 ヒーター６.３Ｖと、ＤＣ１２５Ｖを得る簡単なプラグ接続方式を採用したコンバータ専用電源装置です 電源共有ということで、ユニークな設計となっています 使用には、電源とコンバータ本体を連結します 接続(連結）は、ＵＳ（ＧＴ）プラグ・ソケットを利用してコンバータ本体に給電します 最後に、コンバータと電源を並べて写します |
|||||
 |
左から ＣＢ-６ ＣＮ-５０ ＰＳ-１ です |
|||||
|
||||||
| 2020.09 JA4FUQ | ||||||
