昨今の無線機は、知恵とか工夫とか言う言わば職人（経験）的な要素が排除され(必要なくなり）、それでもデジタル技術の進歩で、素晴らしい性能が得られるようになりました
７０年代・・・４０年前ですが、安価でシンプルな、それでも実用に耐える無線機が、多くの知恵と工夫で作られていたことが、本機を見るとよく分かります
ある意味、ものづくりの原点を見るようなところがあり、大変参考になります
いくらＱＲＰで安価な無線機とはいえ、きちんと押さえるところは押さえてあります
また、回路・機構などに見る、いろんな工夫が興味深い・・・
４０年経っても、元の動作をするところが素晴らしい！！ |
 |
ケースは、こんなにもシンプル
上下左右・・・オシマイ！
上蓋についているスピーカー
わずかφ６５のものですが、音圧も高く明瞭度も高い、ちょっとビックリでした
しかし、ＵＳ諸氏は木目が好きですねぇ
ケース・シャーシはすべてアルミ、これもＵＳの特徴のひとつですね |
 |
これがフロントパネルの内部
スケールは、糸かけ
それも片側はゴム紐！です(カーソルから左に黒く見えている部分）
このダイヤルカーソル方式は、グッド・アイディア賞ものです
バンドスイッチは、ご覧のように器用に２つを連動させてあります
中央に横に白く２つ見えているものはダイヤル照明用ランプです
|
 |
μ同調構造の部分がＶＦＯです
バンドごとに発信周波数が異なります
減速には、バーニア機構が採用されています
このＶＦＯ心臓部は、なんとアルミダイキャストの枠に収まっています
シャーシ類すべてアルミの採用と合わせ、高周波をより意識した作りになっています |
 |

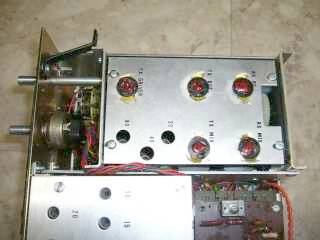

シャーシ上部です
左端がスラグチューン（μ同調）方式のプリセレクタ 部
中央シールド部は、ＶＦＯの上部になります
バンドによっては、ＶＦＯ周波数をここで２〜３倍に逓倍してあります(各バンドごとに発信周波数が異なります）
右寄り上に見えるＨＣ−６／Ｕ水晶発振子４個で、９ＭＨｚフィルタを構成します
キャリアポイントとなる水晶発振子がその下に見えます
１個の水晶発振子で、ＵＳＢ／ＬＳＢ／ＣＷに(補正トリマ付き） |
 |
シャーシ下部です
ＶＦＯ部左のバンドスイッチの左側にファイナルステージがあります
その左〜下
バンドスイッチの周辺に見えるトリマコンデンサの固まりは、各バンド同調用のものです
|
 |
スラグチューン(μ同調）方式のプリセレクタ部のアップ
コリンズ・八重洲無線で多く採用された方式と同じです
ここの調整は、要注意でした
アマチュア的にノイズ＆パワー頼りで進めると、とんでもないところ？で送受する装置に変身します |
