YAESU FT-620

ＹＡＥＳＵ　ＦＴ－６２０

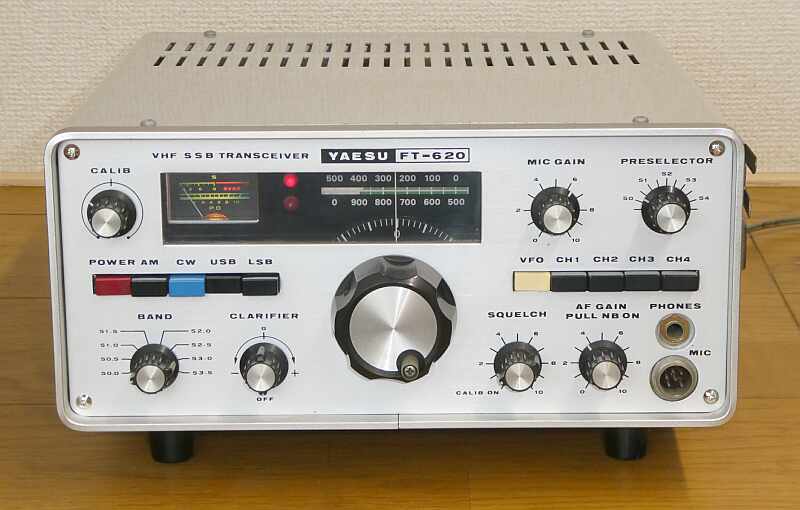

当時の八重洲製品ではおなじみの、透明のビニルカバーは、取り外しました

１９７２年の発売で、当時￥６９，８００にて販売された、５０MHｚ帯を５００ＫＨｚ幅８バンドでカバーするＡＭ、ＳＳＢ、ＣＷ１０Ｗのトランシーバです（ＡＭは、多分２～３Ｗ）
あのＦＴ-１０１の登場から２年後です
２８０W　ｘ　１２５H　ｘ　２５９Ｄ　ＡＣ電源を内蔵し、重量８Ｋｇと、コンパクトなモデルです
後にブラック・フェイスのＦＴ-６２０Ｂ、デジタル表示が追加され２５Ｗモデルも登場したＦＴ-６２５ＤへとＶｅｕＵｐしていきました　
今回入手した本機は、無償でいただいたもので、保管状態が良くなく汚れもすごかったのですが、整備と合わせ清掃することで、そこそこの見栄えになりました

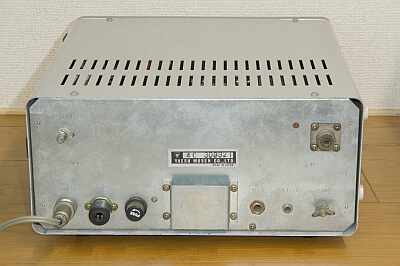

	リアパネル左上のＶＲは、ＡＭのキャリアレベル調整用中央の出っ張りは、内臓安定化電源のパワートランジスタのコレクタをカバーするものその右は、CWキージャック、そしてその右は外部スピーカー接続ジャックです

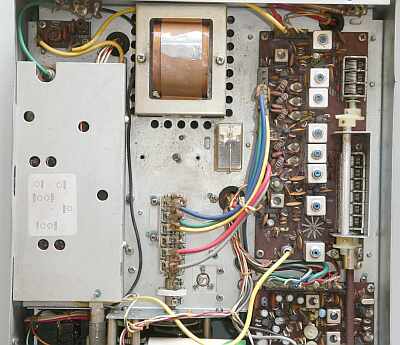

	シャーシ上部ＶＦＯに連動して動くＶＣのセクション数がすごいＲＦ段のトラッキング用です左シールドの中身は、送信ファイナル部１０W機ですので電源トランスは小さく済みます真ん中のスペースは、多分ですがオプションのマーカー基板の指定席かと思われます

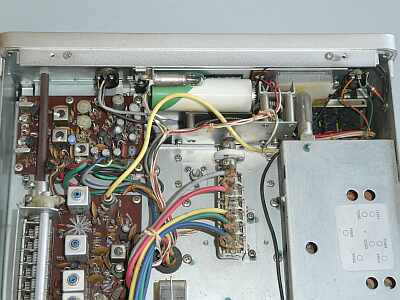

	シャーシ上部リア側から写したものＲＦ部の上の基板は、ＢＦＯ発振ほかＶＦＯドラムのカラーリングは、１００ＫＨｚ台の指針の代わりをするものです

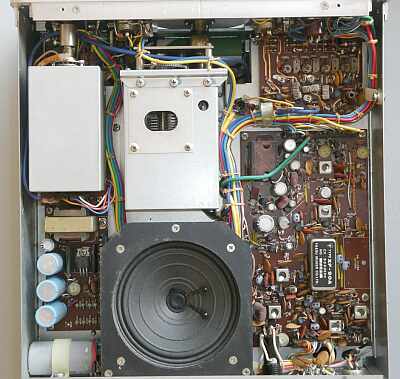

	シャーシ底部オプションのCWフィルタは入っていません内臓スピーカーが意外と大口径ですシャーシに取り付いているので、ケースからの本体取り出しには気を使わなくて良く、これはＧｏｏｄです中央シールドはＶＦＯ左シールドは、バンドクリスタル発振部標準実装　５０．０～５２．０ＭＨｚに、５２．０～５２．５ＭＨｚ帯が追加されていましたＶＫ／ＺＬ狙いだったのかなと想像しますＩＦ部上の基板は、固定ＣＨ用発振回路部です
	意外と、よくあるパターン感度低下が認められましたその原因ですが、あとから追加・改造された受信ブースタが犯人でしたバンド・クリスタルの発振停止＆レベル変化 OSCコイルの再調整、外部に取り出してDIPメーターで強制発振など行い、６個のクリスタル全て発振あとは、トラッキング調整で、カタログ・スペック＋となりました

当時の記憶が曖昧なのですが、受信感度が良くないなど言われていたように思います（ＨＦ以外、興味がなかったので、記憶は当てになりません！）
整備・調整後、実際に測ってみました
ＡＭ　１ＫＨｚ３０％変調ＯＮ／ＯＦＦ　１μＶの信号でＳ／Ｎ１０ｄｂが得られます（カタログ・スペック通り）
ＳＳＢ、ＣＷにあっては、０．２５μＶの信号ＯＮ／ＯＦＦで、Ｓ／Ｎ１０ｄｂが得られました（カタログ・スペック以上）
決して感度が悪いわけではなさそうです
Ｓメーターは渋い　４０ｄｂμＶでＳ９＋（＋１０ｄｂくらいのイメージ、メーターに＋スケールは無い）と、ＨＦトランシーバ並みで、このＳメータの針の触れだけで見ると感度が悪く見えるかも・・・Ｖ／ＵＨＦのトランシーバでは、２０ｄｂμＶでＳ９指示するようなものもありましたから・・・

2025.05　　　JA4FUQ
