ICOM IC-R72
アマチュア無線向けとしては、あまり人気がなかったLF〜HF用受信機です
多分ですが、IC−721と言うトランシーバの受信部を切り出したような内容であろうと思われます
トップ・ミキサ方式を採用した、アップ・コンバージョン・ゼネラルカバレッジ受信機です
1990年の発売当時、最新と言われた技術が、きっちり採用してあります
従いまして、受信機とすればコンパクトで、それなりな性能を有したものと言えます
受信機としての性能が良くなくて、人気が出なかったと言うことではなかったと考えます
色々と出来ることは細かく思い通りに調整をしたいアマチュア無線家からすれば、本機のようにシンプルな操作性を追求した設計のものでは、人気には繋がらなかったと言うことでしょう
SWLやアマチュア無線ニューカマーにとってどうだったかは、この金額(¥108,000)からは、ちょっと望めないユーザー対象だったのではないかと思います(むしろ、セミ業務/業務向けの予備を意識したものかも)
その昔、自宅で受信だけでもと、Cushcraft製のバーチカル・アンテナをベランダに設置し、使っていたものがあるのを思い出しました!
久しぶりの通電でしたが、ちゃんと動作してくれました
ただ、メインダイヤルのゴム部分(ノブの周囲を巻いているもの)の劣化が進んでいました


幅244 高さ97(足を含めると107) 奥行き229(突起物込みで275) 単位はmm 約4.8Kg

100KHz〜30MHzまでを連続カバーするゼネラル・カバレッジ、SSB CW AM そしてFM(オプション)に対応します
AC100V電源を内蔵、DC12V(13.8V)を外部から給電することでも動作します(最大1.2A)
FMモードについては、トリプル・コンバージョン、他のモードはダブル・コンバージョンです
1st-IF:70MHz台 2nd-IF:9MHz台 3rd-IF:455KHz(FMのみ)

テン・キーで直接周波数を指定できること以外は、一般のトランシーバの操作性と、ほとんど同じです
混信除去機能としてPBT、ノッチフィルタが搭載されておらず、NBも2段階の切替/連続可変のレベルコントロール無しと、市街地でローカル局の影響を大きく受けるようなハードな運用環境向けではないと言うことで、アマチュア無線家には人気がなかったのでしょう
私のように、イナカで運用するには、なにも問題のないシンプルで良い受信機です

高ダイナミックレンジを実現
    トップ・ミキサ(プリ・アンプ、アッテネータ内蔵)、ルーフィングフィルタの採用など
    基本的なところは、きちんと押さえた設計です
高C/NのDDSタイプ・オシレータの採用
    このクラスとしては最高レベルの近接信号の影響を抑える能力を有しています
    高速10Hzステップにも対応

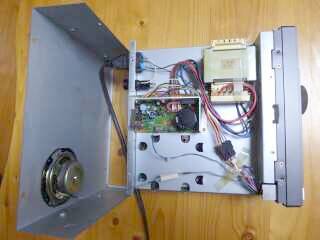

上カバーを開けたところ

電源関係しか見えません!  あれ〜っ

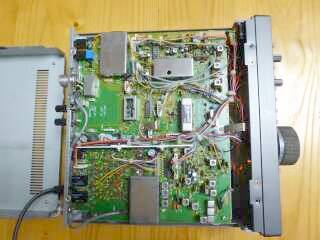

こちらは、下カバーを開けたところです
フィルタ・オプションは、CWナローのみオプションで搭載可能(見えているのはSSB用クリスタルフィルタ)

その他オプションとしては、
 1.プロテクタユニット(過大アンテナ入力から保護)
 2.音声合成ユニット
 3.高安定基準水晶発振ユニット
 4.キャリング・ハンドル
CWフィルタは、500Hz/250Hzいずれか選択の一つのみ内蔵可能です

本機には、オプションは何も組まれていません

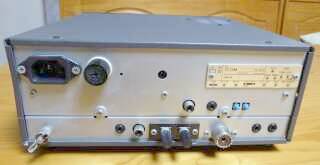

リアパネル

ご覧のように、非常にシンプルです
ACコンセントやヒューズホルダが大きく見えます
ほぼ中央に黒く見える「ジャック」が、DC電源接続端子です

アンテナ接続端子は、50Ω系と500Ω系の両方が用意されています(排他利用)

上から見えていた電源が乗っているシャーシを外したその下に、PLLユニットがあります
言わば心臓部が、上下のシャーシに挟まれた形で組まれていると言うことになります
(正確には、下シャーシの上下に組まれていて、その上に電源シャーシが乗っかっている、です)

デジタル処理が本格的に普及しだした90年代初期の製品です
コンパクトに仕上げることについては、お得意のアイコムですね

何とか、メインダイヤルゴム(ツマミカバー)を入手することが出来、雰囲気が良くなりました(2017.04)
 2017.03   JA4FUQ
