| 当面、机上のお飾り・・・博物館のつもりでしたが、つい手を出してしまいました |
シャーシ・レイアウトほか、基本的なところについて |
|
コンパクト（ＫＷＭ－２に比べ、横幅４０ｍｍ、奥行き１５ｍｍ小さい）ではあるのですが、シャーシの上は立て込んでいます
ファイナル部も、少し沈めてあります
Ｃｏｌｌｉｎｓのオール・アルミシャシには、引けをとりますが、錆などは生じていません(ＵＳは、湿度が低い！）
オリジナルは、ＮＣＸ－５ですが、前オーナーの手によって、ＮＣＸ－５ＭＫⅡ相当にアップグレードされています（送信ＢＭが、７３６０からダイオード式に／キャリア・サプレッションの向上とあるアップグレードキットが後から組み込まれている）
そして、ＥＸＴ－ＶＦＯ内のＧＴソケットには、器用に２５ＫＨＺマーカーが組み込まれ（オリジナルは、１００ＫＨｚ）、独自の定電圧電源が組まれていました（フロントパネルのトグルＳＷは、この電源ＳＷ）
受信部については、ＲＦ１段、ＩＦ２段増幅という構成が一般的であったなか、ＲＦ２段、ＩＦ３段増幅という構成・・・受信ＲＦ増幅段ＡＮＴ入力側は送信のπマッチを、プレート側は送信ドライバと共通と、ＲＦ段の選択度とゲイン不足は否めないところを、２段増幅によりカバーしたと考えられます
先に発売されたＮＣＸ－３も同様の方式で、IFは３段増幅になっていましたが、RFは1段・・・１４MHｚまでの３バンドだったので、これで問題はなかったのでしょう
ＮＣＸ－５では、ハイバンド対応と言うことで、あるいは、ＮＣＸ－３で何か学習して、このような構成になったと思われます
発売当時のパンフレットにも、ＲＦ２段と言うことを前面に出していたように記憶しています
この後登場のＮＣＸ－５００では、同様の設計でありながら、ＲＦ１、ＩＦ２段の構成になっています |
|

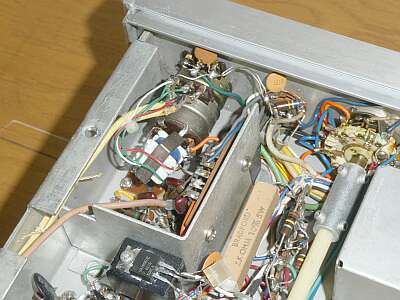

| VFOメカ ＶＣ可変の一般的なVFOに、メカニカル・カウンターを組み合わせてあります |
 |
| |
 |
ダイヤル１回転でおおよそ１０ＫＨｚに減速してあります
このようなメカ的な周波数表示にもかかわらず、一般には必ず付いているであろうと思われるダイヤル補正手段がありません
ということは、それなりの周波数展開に自信があると言うことなのかもしれません
その昔、ＨＲＯで有名なＮａｔｉｏｎａｌ社のことですから！
あのＨｉｇｈＱコイルとＶＣの精度の高さ(シングルスーパーにも関わらず、あの高感度と周波数読み取り精度の高さ）は、今から思っても素晴らしいものがあります
本機のＶＦＯにも、周波数補正用のローターが別に付いた特殊なＶＣが採用されています
Ｎａｔｉｏｎａｌ社のノウハウを垣間見ることが出来ます
せっかくだから、せめて±１ＫＨｚ程度の誤差に納めたい・・・補正調整に時間を取ってみます |
ＮＣＸ－５のもつ、大きな特徴の一つがダイヤルメカ
アナログＶＦＯにもかかわらず、ディジタル風／カウンタ表示をします
逆へテロの場合、どう表示するんだろうと思ってバンドを切り替えてみたら、なんと表示（ドラム）そのものがバン！と横方向に動いて、必要とする表示が得られるようになっています（何が起きたのか、思わずビックリ！）
先に、内部からドラム構造を見ていれば,気づいたことですが(上写真参照）、外部ＶＦＯのバンド切替ＳＷが、カウンタ・ダイヤルの横にある意味も分かりました！
昨今の、なんでもアプリ（ソフト）で対応するものとは違って、とても凝った方法が採用されています
デジタル技術を駆使・・・昨今とは違って、メカ技術と手間を、惜しみなく使ったもの、という印象です
まさに、アナログ技術万歳！です
なかなか古い無線機の魅力から解放されないところであります |
ＶＦＯメカへのシリコンオイル塗布からスタート、まず気づいたことから手を付けることに・・・・
ＩＦ初段の真空管ソケットの接触が悪い・・・・何かで球を押さえてないと（上手にシールﾄﾞケースを使えば良いかも・・・！？）正常動作しません
調べると、ソケットの中でヒーターピン部分が折れています
ここはソケット交換しかありません
オリジナルは、シールド・ケース付きだったのですが、手元にあったノーマルのタイトソケットに交換しました
すぐ隣が、キャリア発振なので、本当はシールドが欲しいところです
次に、マーカー発振の動作が不安定・・・発振したり止まったりします
後から、前オーナー？が製作追加された、ＧＴソケットに差し込んで使える、２５Ｋ／１００Ｋのものですが、半田付け不良が数カ所ありました |
そして一番気になるのは、ＡＦボリューム・・・よく使うあたりでガリが発生、少々のお掃除では好転しません
ここは交換しかない・・・そうは言っても５００Ｋ－Ａカーブ＋１０Ｋ－Ｂカーブの２軸２連で、マーカー用のＰＵＬＬ－ＳＷ付きのボリュームなど、そこらに出回っているはずはありません
そこで目をつけたのが、ＴＳ－５２０のＭＩＣゲイン、パワー調整ボリューム・・・都合の良いことに、ＲＦプロセッサのＰＵＬＬ－ＳＷが付いています
中古品をオークションで入手しました
問題は、ボリュームが１０Ｋ－Ａカーブ（半導体用途では当たり前！）＋１０Ｋ－Ｂカーブ（こちらはそのままＯＫ）である点、
実際に交換してみたところ、そのままではゲインが大きく低下します
そりゃそうです、５００Ｋの両端に出る電圧で動作させるところに、１０ＫΩという低抵抗を与えればそうなります
そこで、これまた最近入手しづらくなった山水（今は橋本電気）のＳＴ－１４という入力トランスのお世話になりました（昔の２倍くらいの金額でした）
これでゲイン的には全く問題なく、従来の雰囲気で使用できるようになりました
ここで最後の問題は、ツマミが合わない・・・折角の古いマシンですからオリジナリティは尊重したい、ということで強引にツマミを削りました（穴あけしました）
幸い、ＲＦゲインボリュームツマミは、全てアルミ製、ＡＦゲインボリュームツマミは、中の芯はアルミでしたので、強引にドリルで穴を大きくしました
ＰＡツマミのイモネジがきちんと締まらなくなっていて、使っているうちにツマミが空回りを始める始末、このＡＦボリュームツマミと同じものだったことを良いことに入れ替えました
ＡＦボリュームを回すのにそんなに力を入れる必要はない・・・です |
ツマミ類全般ですが、プラスティック部分に割れが生じてきたものが目に付きます
ここは、簡単に接着剤対応しました |
| 見た目、あるいはちょっと使ってみたところでの気づいた問題は、このように解決しました |
|
さて、その気になって？実際にアンテナをつないでＷａｔｃｈしてみたところ、プロダクト検波へのＩＦ入力が大きいと思われる点、ローカット過ぎであるオーディオ特性などが気になります
まず、ＩＦからプロダクト検波への結合コンデンサに直列にトリマ・コンデンサを入れ、レベルを調整しました
ＡＦ段では、カップリング・コンデンサの容量を大きくし、ベッタリ・アースだった初段増幅管のカソードに抵抗を入れ、少しバイアスをかけるようにしました
また、Ｃｏｌｌｉｎｓでも経験することですが、３２Ｓ／７５Ｓに比べ、ＫＷＭの真空管寿命が短いこと、すなわち真空管にかける電圧はなるべく低い方が、真空管の長持ちにつながるという過去の経験を活かそうという気になりました
２８０Ｖ、２２０Ｖという２系統で構成されているなか、送受で切り替えている２２０Ｖのところを、単独で１９０Ｖの安定化した電圧に変更しました
終段６ＪＢ６のＳＧも、２２０Ｖから１９０Ｖへ変更です
送受信で流れる電流値をなるべく揃えたいと言うことから、ドライバの６ＧＫ６のＳＧもこちらからの供給にしました
終段動作ですが、ＳＧ電圧の低下により、バイアスは浅くなり、ドライブに余裕が生まれます
パワーですが、言うほど大きく変化しません
余談ながら、この電圧を１５０Ｖにすると、明らかに受信感度が低下します
１９０Ｖの安定化は、古い時代の１０Ｗクラス・ツェナーダイオード（１２０Ｖ＋７５Ｖ）のお世話になりました
負荷が変わることで、元々の２２０Ｖラインの電圧も上昇しますので、直列抵抗を変更しました（７５０Ω → ２ＫΩ）
ここまでの手を加えたところでの変化／結果について
受信の音色は落ち着きました
７ＭＨｚ帯で、うるさ方のＱＳＯを落ち着いた音で聞けるようになりました（もちろん、最近のマシンで言う良い音とは違うでしょう！）
５９＋＋でも、ＲＦゲインボリュームに手を伸ばさなくて問題ありません
Ｓメータの振れは、＋２０ｄｂ位まで偶然？にもＩＣ－７５６ＰＲＯⅢとほぼ同じです（７～２１ＭＨｚ帯で確認）
高２中３という構成で、ＡＧＣの効きが良いということがあるかも、です
聞こえるノイズの質には好き嫌いがあるかもしれませんが、個人的には真空管受信機のおとなしい音色が好きです
半導体受信機から聞こえるノイズは、刺々しく聞こえて感に障ります
一般オーディオ装置と似た感覚です
送信に関しては、まずツートン波形が安定しました（バンドによる状況の変化がなくなった）
これは、現状で言えることで、活きの良い真空管が入ればどうなるか？などの評価とは異なります
パワーが多少下がることより、電波の安定、真空管寿命の延命に価値を、です
真空管全体の寿命については、短時間では何とも言えませんが、気は心・・・です
真空管（ＭＴ管）を触っても、触れるくらいの熱さに落ち着いています（何という原始的なチェックかしら！）
この手を入れたことで、送信への切り替え時に一瞬ハウリング？音がするようになってしまいました
ＡＦボリュームを絞れば、単にポコンです
う～ん、何が原因か、今のところ？？？です |
実用に向けて
第一弾は、ＶＦＯダイヤルの読み取り誤差／リニアリティについて
まず、入手時点では±１０ＫＨｚ程度の誤差がありました
これでは、そのまま実用にはなりませんし、Ｎａｔｉｏｎａｌ社に失礼？です
まず、５００ＫＨｚの展開から調整をスタート
前オーナーがメインＶＣでリニアリティ調整をなさっていたようで、ローター側の形状をノーマルに戻してやっと、この展開がＯＫになりました
リニアリティの調整は、補助で回っているＶＣで行うようになっています
ざっとした作業でバンド内表示誤差±数ＫＨｚ程度と言ったところです、なかなか手強い！
本当に久しぶり・・・ＦＬ／ＦＲ－ＤＸ４００以来かな、ＶＦＯのリニアリティ調整は・・・
時間が取れるとき、±１ＫＨｚ以内を目標に、もう少し追い込んでいきましょう |
実用に向けて、第二弾
やはり最後に行き着くのは、ＶＦＯの安定度
現状で１時間くらい通電しておくと、それなりに安定にはなりますが、長時間ＱＳＯに耐えるところまでには至りません
ここは、ＡＴＬＡＳでも世話になった、Ｘ－Ｌｏｃｋ手法を取り入れようと準備をしています
ここが落ち着けば、十分実用に耐える無線機になることでしょう |
|
|
| 2014.02 ＪＡ４ＦＵＱ |
