| ＭＩＺＵＨＯ ＳＢ-８Ｘ | ||
 ＴＲＩＯ ９Ｒ-５９ ＴＸ-８８Ａの設計者として知られているＪＡ１ＡＭＨ 故高田氏により設立され １代で消滅（２０１２年廃業）したＭＩＺＵＨＯの、最後のほうの製品になると思います ＭＩＺＵＨＯ最初の製品は、ＦＢ-６Ｊ（１Ｔｒ＋４球、受信は超再生方式）という ５０ＭＨｚトランシーバ・キットで、たしか１９７２年の発売でした その現物を手にしたのは４０数年前、一度修理をした時だけです ＭＩＺＵＨＯといえば、ハンディ型のピコシリーズが、一番有名だと思います 大型・ハイパワーなＨＦ運用が普通というの中での、小型・ＱＲＰ運用を提案です ＨＦを持ち運ぶという、ある意味斬新な取り組みでした そんな中で、デジタル表示が採用されたＭＩＺＵＨＯ製品は、たぶん本機だけだと思います |
||
| 本体（マイクロホン、ＤＣコード）以外、資料も何もありません（web上にも、ほとんど資料が見当たりません） ＳＢ-８Ｘは、１９８１年に発売されたＭＩＺＵＨＯ最後のＳＢシリーズ製品です １０Ｗ出力の７，２１，５０MHｚのSSB / CWトランシーバーです おそらくデジタルディスプレイを備えた唯一のＭＩＺＵＨＯトランシーバです デジタル表示はデジタル時計を兼ねることができ、スリープタイマーと目覚まし時計機能の両方を備えています 前面にある2つの大きなボタンは、時計を設定するためのものです デジタル表示はともかく、本機はアナログ設計によるＭＩＺＵＨＯ特有のＶＸＯを採用したトランシーバです メインチューニングノブは、１クリックは２０ＫＨｚで、その間はＶＸＯコントロールにより対応する仕組みです メインチューニングとは別にＲＩＴ機能と、ノイズブランカーを内蔵しています ９ＭＨｚ台のクリスタルフィルタ（帯域幅２．４ＫＨｚ）を採用、ＣＷ用のフィルタなど狭帯域化の対応はありません 最大８００ＫＨｚをカバーします 送信出力は公称１０Ｗです 以下、ＵＳのサイトにあった仕様を引用します 7.00-7.30MHz、21.00-21.45MHz、50.00-50.80MHz モード：A3J（SSB）、A1 周波数制御：VXO 周波数安定性：23°Cで電源をオンにしてから60分後から30分あたり±100Hz。最初の60分間で±500Hz 電力要件：13.8VDC 消費電力：最大 送信2.5A、受信340mA サイズ：165mm（W）x 62mm（H）x 312mm（D） 重量：3.4kg（結構重たい！） 送信機： RF出力電力：10W（PEP） スプリアス放射：7 / 21MHz：-40dB未満、50MHz：-60dB未満 キャリア抑制：40dB以上 不要なサイドバンド抑制：40dB以上 受信機： 受信方式：シングルコンバージョン方式 中間周波数：9.055MHz 感度：15dB S / Nで0.5μV未満 選択性：-6dBで2.4kHz、-60dBで4.8kHz マイクのインピーダンス：600オーム オーディオ出力：8オームで1W |
||
 |
ケース内部 底面 上のシールド部は、OSC/コンバート、ＲＦミキサー その右は、RF部で右端は送信ファイナル・フィルター部 下のシールド部は、ＰＬＬ部 その右は、SSBジェネレータ／IF部です 中央に９MHｚクリスタルフィルタが見えます |
|
 |
ケース内部 底面 シールドケースを外したところ |
|
 |

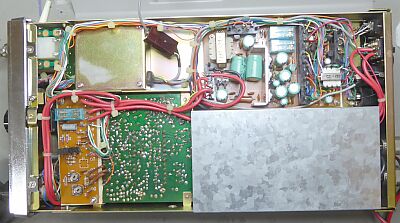

ケース内部 上面 ベーク色の２Pフィーダーコンセントは、内臓スピーカー接続用 その右は、電源部 |
|
 |
ケース内部 上面 シールドを外した下は、送信RF部 ファイナルヒートシンクは、小さなL型のアルミ板で、ケースに放熱させるようになっています ＭｏｓＦＥＴ ＲＤ１６ＨＨＦ１に置き換えた状態で写しています |
|
 |
見るからに怪しい中華製の２ＳＣ１９４５ 三菱のマークが菱でなくプロペラ状です オリジナルは、センターがエミッタで放熱フィンもエミッタのはずが、このものはコレクタです 左から、Ｂ−Ｃ−Ｅです ２つオーダーしたところ、なぜか３つ届きました ダメもとで使ってみることにしました |
|
 |
こちらが、中華製２ＳＣ１９４５を使用して実験中の様子 放熱用アルミ板の上に見えているダイオードは、ベースバイアス用のもの オリジナルでは、このアルミ板の下側、すなわちＴＲの上に取りついていました エミッタとコレクタを入れ替え、かつフィンを絶縁ということから配置を変えたものです 実際の出力は、各バンド３〜４．５Ｗ程度 |
|
 |
こちらは、入手が容易な ＭｏｓＦＥＴ ＲＤ１６ＨＨＦ１を使って実験中の様子 オリジナルの基板パターンは、ベース側一か所をカットしただけで、新たにバイアス用５Vレギュレータと、アイドリング調整用のVRを追加 アイドリング３００ｍAでセットしてみました ７MHZ／５０MHｚ帯で、おおよそ９W ２１MHｚ帯で、おおよそ６Wが得られました 消費電力は、中華製２ＳＣ１９４５と同程度で、出力はおおよそ２倍出ます ２１MHｚ帯については、ミスマッチか？パワーが出ない分、出力側のトロイダルコアが結構発熱します ファイナル電流は、７／５０MHｚ帯同等以上に流れます（全体で２Ａ程度） |
|
 |
時計セット用のＳＷが、いわゆる経年変化で、気持ちよくタッチ動作ができない状態（ぐっと押し込むことでやっと接点がＯＮになる状況）だったので、ＳＷを交換しようかと思って、ここまで分解しましたが、合うＳＷがなかったので、そのまま元に戻しました フロントパネル周りのお掃除ができました！？ |
|
 |
フロントパネル デジタル表示が目につきます 大きな押しボタンＳＷが時計用とは・・・・まさかでした！ デジタル表示部とメータとの間に見えるＬＥＤも、時計のＡＭ／ＰＭ表示 |
|
 |
リアパネル Ｍ-Ｒは、７／２１ＭＨｚと５０ＭＨｚの２つです φ６ジャックは、外部ＳＰとＣＷキーの接続端子 ３つ縦に並んだスライドＳＷは、タイマ設定用 右下のスライドＳＷは、ＳＳＢ／ＣＷのモード切り替え |
|
|
||
| 2020.06 JA4FUQ | ||
