ＢＥＬＴＥＫ　Ｗ-３４７０
このサイトにしては、珍しいPickUpです
１９７４年頃、私が初めてモービル運用した無線機で、私にとっては無線の歴史の一端です
自動車運転免許を取るのが少し遅かった・・・２０歳になってからでした
最初に購入した車　当時ＧＭ主導のグローバルモデルのひとつ　いすゞ　ジェミニ（OPEL　KADETT C　と全く同じに見えるようにしていました）のリアフェンダーに、WISI　1/4λのホイップアンテナを取り付け、グローブボックスに本機を取り付けてというか埋め込んで運用していました
１４４MHｚ帯１Ｗの携帯運用モデルです
本機は、
１４４MHｚ帯を送受1クリスタルでカバーする、送信出力１Ｗの携帯型トランシーバです
二次電池を内蔵可能で、ＡＣ１００Ｖから充電して（充電回路内蔵）、あるはＤＣ１２Ｖを外部から供給して運用できます
ＢＥＬＴＥＫのロゴが強調されたケースに収まっています
背面から

携帯型として好都合なように、2次電池を内蔵してすぐに使えるよう、AC１００Vの充電ケーブルが接続できるようになっています（充電回路内蔵）
車載運用は、DC12V端子から給電します

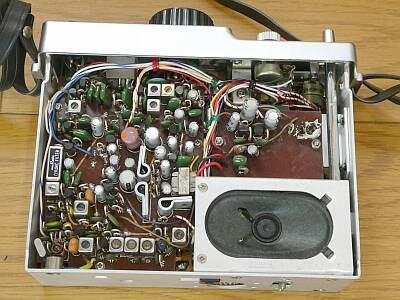

ケースを取り外した上面

こちら側は受信　IF回路以降が中心です
この時代、IC化はまだまだで、ディスクリートパーツで構成されています

楕円型スピーカーが内蔵されています
ロッドアンテナもこちらの面に取り付いています
ケースを外した下面

こちら側は、受信ＲＦ-ＴＯＰ、送信回路中心です
緑色のラベルが張ってある部分は、受信TOPのヘリカルフィルタ部です

電池スナップの見える広いスペースは、単三型二次電池の収納スペースです（１．２Ｖｘ１０本）

送受信1クリスタルで対応でき、１２ＣＨ内蔵できます
電気的性能に特記することはありません、それなりです
　2021．09　　　ＪＡ４ＦＵＱ
