| １９７０年代の軍用／プロ用受信機 ６５１Ｓ-１です PN522-4836-180 の刻印がありますので、初期モデルではなさそうです（-180が、Ｒｅｖｉｓｉｏｎ） 周波数表示も７セグメントＬＥＤですし・・・初期モデルは蛍光表示管です ７５Ａ-４に続き、５１Ｓ-１というモデルが登場、本機はそのあとのモデルでオール・ソリッド・ステートです いろいろな特徴を持ちますが、中にはアマチュア無線目的には向いてはいない点も見受けられます |
|||||
|
|
|||||
| ０．２５００〜２９．９９９９ＭＨｚを連続カバー、周波数チェンジについては、１ＭＨｚ／０．１ＭＨｚの単独選択ツマミがあり、先代の５１Ｓ-１に比べ、ずいぶん素早くできます（５１Ｓ-１は、１ＭＨｚ単位のバンド切り替え＋メイン・ダイヤル／１ＭＨｚ幅のＰＴＯ） １ｓｔ-ＩＦは、１０９．３５ＭＨｚのアップコンバージョンタイプ・ゼネラル・カバレッジ受信機です そののち、１０．３５ＭＨｚに変換し、ここで０.５ＫＨｚ幅、３ＫＨｚ幅のクリスタル・フィルタ、もしくは８ｄｂのアッテネータ（フィルタなし）を通って、再び４５０ＫＨｚに変換し、改めて２．７ＫＨｚ幅ＬＳＢ／ＵＳＢ、または６ＫＨｚ幅のメカニカル・フィルタを通って、検波となります 基本は、トリプル・コンバージョンです ＶＬＦコンバータをインストールすると、５６０ＫＨｚより低い周波数（ＶＬＦ）については、９．９ＭＨｚオシレータでアップ・コンバート（９．９１２〜１０．４５９９ＭＨｚに変換）されたのちに、先のＴＯＰ-ＭＩＸに接続されます すなわちクワトロ・コンバージョンとなります 本受信機は、ＲＦアンプを持たないトップ・ミキサー方式です（この方式採用の走りだと思います） それぞれのフィルター処理が優秀なのでしょう、他に見たことがないくらい高いＶＬＦにおける感度が得られています ＴＯＰに２５０ＫＨｚ〜というフィルタが入っているせいでしょう、感度は大幅に低下しますが、９ＫＨｚの信号も受信できます |
|||||
|
|
|||||
 |

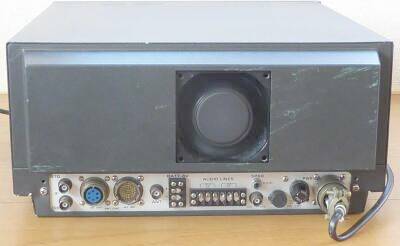

リアの様子 中央にデカい？ファンが配置されています ファン周囲のウレタン・スポンジは劣化してサラサラ／ボロボロです できる範囲で削り取りました リモート運用を可能にするＩ/Ｆが付いています ＩＦあるいはＡＦ-ＬＩＮＥ出力など、スピーカー以外に各種信号が取り出せます |
||||
 |
シャーシ上面です 左側のシールドの下は、ＲＦ／オシレータ部です いずれもマザーボードに差し込む構造がとられています 上から見ると、周波数表示ＬＥＤが差し込まれている様子がよくわかります |
||||
 |
こちらが底面の写真です マザー・ボードと電源ブロック・コンデンサが目に付くだけ ヒューズホルダが壊れていました ３０ｍｍの標準型が採用されているのですが、ホルダーの取付穴はミゼット・ヒューズ・サイズ このサイズのものは見たことがなかったのですが、探せばあるもの・・・形状は変わりましたが、同等なものに交換することが出来ました |
||||
 |
フロントパネルを前面に倒して、ＡＦボードの修理を実施 中央の電解コンデンサが今回交換したもの 以下のコンデンサが２個 並列に配されていたもので、手持ちの４７０μＦのものに交換しました チューブラー型があると格好がいいのですが、ここは縦型です（最近のものは小型で、収納に問題はありません） |
||||
 |
こちらがオリジナルの電解コンデンサ ＡＦ音量が小さい、低域が出ていないことから、出力コンデンサを疑ったところ、見事ピンポン 容量計で測ってほとんで「０」 本来２００μＦ 気になってＲｅｇボードの同形状のコンデンサを外してチェックしましたが、こちらは大丈夫でした |
||||
 |
こちらは、周波数表示の７セグメントＬＥＤ-Ａｓｓｙです ご覧のようにＭＴ９Ｐソケットに合うピンで作られています 元々蛍光表示管であったものをＬＥＤに交換、というストーリーがよくわかります |
||||
 |
フロントパネルを取り外し、ＡＦアンプユニットを取り外した様子 上側は、フロントパネル裏側です |
||||
 |
型式とロゴ フロントパネル右端のアップです |
||||
 |
Ｓメータのアップ 一般的なＳ１〜９＋ｏｖｅｒの目盛ではありません 信号強度は、μｄｂ目盛り ０ｄｂのところは、１μＶと記されています あとひとつはオーディオ・ラインのレベル/ｄｂｍ 切替ＳＷがフロント・パネルに配されています |
||||
 |
分厚いマニュアル 綴じている側でも３Ｃｍはあります 手前は４Ｃｍ以上あります |
||||
  |
ツマミなどに使われているイモネジを回すためのヘキサレンチが、こんなところにコッソリ？セットしてありました 見つけられますか？ 私にとって、新発見！！です |
||||
 |
不調のメカフィルのひとつを分解してみました 入出力トランスの断線はありません 全く信号を通さない訳でもないし、いったい原因は？？？ 絶縁材は、７５Ａ-４のメカフィルと同じようなゴム材だし・・・ |
||||
| 半世紀くらい前の製品で、それなりに使われて来たもの思います メインダイヤルやその指をひっかける部分など、固まって随分重くなっていました これらは清掃＆注油などで改善されますが、一つ解決が困難ことが・・・ ＡＦパワーアンプのコンデンサ容量抜け以外に、フィルタ切り替えで、２．７ＫＨｚ ＵＳＢ／ＬＳＢ そのいずれもがロスが非常に大きいというトラブルを発見 メカニカル・フィルタを取り外してＳＳＧとスぺアナでチェック・・・メカニカル・フィルタそのものに問題があることがわかりました ＵＳの販売店のサイトを探すと、本機のＩＦフィルタ・ユニット（同じユニット番号のもの）が＄５００程度で売られているのを見つけましたが、今回はそれを手に入れるまでの元気はなく、ＳＳＢの受信においては１０．３５ＭＨｚ ３ＫＨｚクリスタル・フィルタにのみ依存することにしました |
|||||
|
|
|||||
 |
思い切って、このＩＦ-ＵＮＩＴを入手しようと決心！ ところが、倉庫移転で見つからないという連絡で、半分あきらめていたのですが、数か月経過後に見つかったという連絡が入りました スピーカーも出てきたとのことで、ついでに購入 ６５１Ｓ１-ＳＰＫ ３” ｘ ５”のものです ラックマウントセットに付属しているものだと思いますが、通信用途には非常にいい音／効率が良く端切れの良い音がします 上ＵＮＩＴが、ＬＳＢ／ＵＳＢ両メカフィルがＮＧなもので、下ＵＮＩＴと右スピーカーがＵＳより新たに購入したものです |
||||
 |
スロット 上から２番目がこのIF-UNITです なんとなくTAGがより白いです これで本来の受信機能を発揮、です 懸案解決、良かった良かった！！
|
||||
|
|
|||||
|
|||||
|
|
|||||
| 2019.11 | |||||
