無線ＬＡＮ　　ビル間ユニット

活用には、ちょっとだけ無線知識が必要です
法的な制限もありますし・・・・

本格的に距離を稼ぐ【ビル間通信ユニット】
こちらは、免許も許可も必要としない２.４Ｇモデルの活用例です

光ファイバーの代わりを務めます

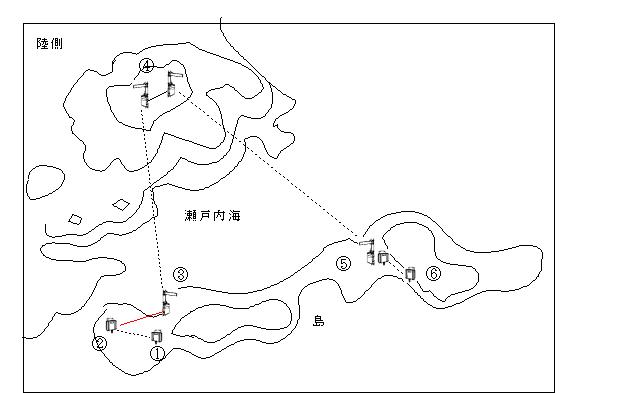

こちらの例は、見通しのきかない島内を、本土④を中継して結んだもの
　①←→２（島内）　　③←→④　　④←→⑤　　⑤←→⑥（島内）　　この４ルートに、無線ブリッジを採用

こちらの例は、市街地にある離れた２施設で、同じネットワーク・グループを構築したもの

開口面積（フレネルゾーン）の確保のため
アンテナは、周囲から最低１ｍは離します

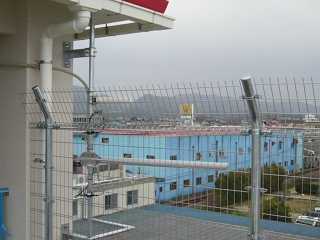

フェンスの向こう側にアンテナが・・・
ということで、逆のアングルから写真を撮ることが出来ません（写真上）
もう一方も、屋上の端で、やはり反対側から撮れません
従いまして、対向した形の写真でご紹介できていません（残念！）

運用上の安全を考慮し、２系統の機材（SB510-EA）をセットし、スパニングツリー構造にしました

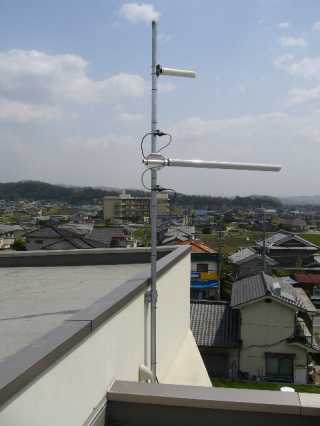

ショート八木とロング八木を互いに利用し、市街地１０００mを結んでFtp実測１５～１６Mbpsを得ることが出来ました
施工は、なかなか難しかった！！

建物間を結ぶだけではありません
こんな谷間を結ぶにも、とても適した方法でしょう
ケーブルを張るとすれば、それこそ大変・・・最下部には渓流が流れているし・・・
幸いにもこのような地域には、テレビ共聴など、アンテナ設置に利用できそうな自営柱がいっぱいあります
下写真は、ひとつの例ですが、右写真の場所から、写真左の向かいの谷（約１５００ｍ先））を狙います

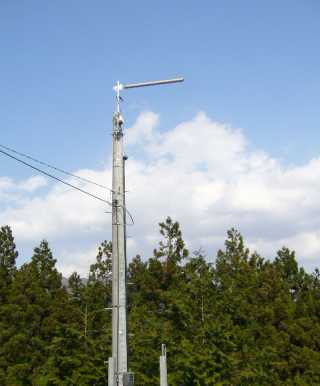

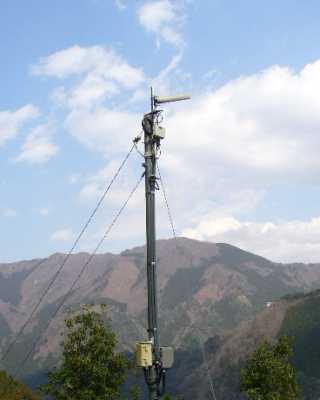

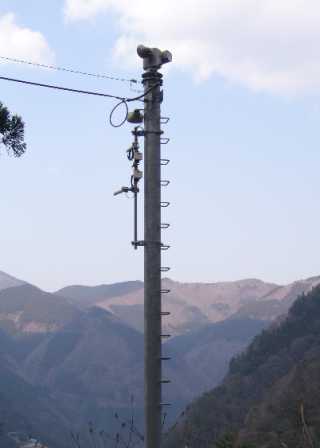

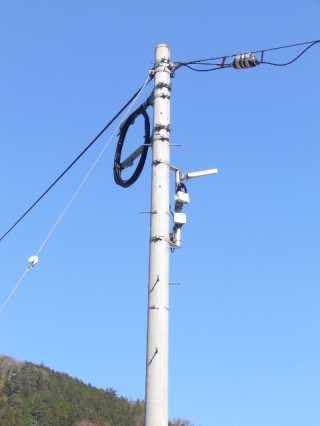

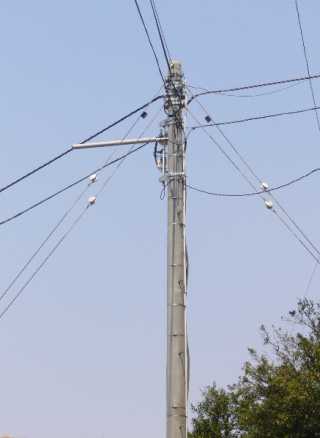

中山間地域に設置した各種施工例

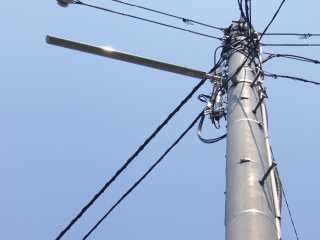

柱を見上げれば、無線ＬＡＮ装置がついている・・・・かも！？



こちらでは、光ファイバーの代わり地域間を結ぶ無線ブリッジの設置の様子について写真でご紹介します背景からどういった環境であるかの想像はおつきになると思います

セキュリティ対策（ＡＥＳ組み込み等）は万全、電源供給はＰｏＥでケーブル１本

電波伝搬の基礎　『見通し』について少しお勉強しましょう

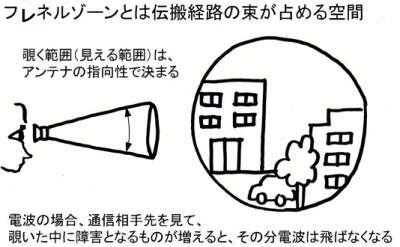

フレネルゾーン
いわゆる見通し・・・です

相手が見えれば電波は飛ぶ・・・光の特性に近い２．４ＧＨｚ帯の電波ですから、大筋ではその通りなのですが、その見え方が問題になります
左図を参考に、視野の中に邪魔が入らないことが見通しが良いと言うことです（良い見通しを確保）
障害物はもちろん、高さが低いと、地面やら屋根なりがその視野を塞ぐことになります
壁の近くなら、その壁が視野を塞ぐ要因となります
さて、お気づきでしょうか？
指向性の鋭いアンテナほど、このフレネルゾーン（左図矢印の角度）が狭くなります
結果として、狭い空間を電波が通ることにつながります

ビル間通信ユニット互換表（過去、取り扱った製品全てを一覧で）

通信互換表

-	SB-5100 SB-5000	SB-5100PA SB-5000PA （パラボラアンテナ通信時）	SB-510 SB-510EA SB-520	SB-150	SB-120	SB-2200	SB-1100	SB-110	SB-900
SB-5100 SB-5000	◎	-	◎	-	-	-	-	-	-
SB-5100PA SB-5000PA （パラボラアンテナ通信時）	-	◎	-	-	-	-	-	-	-
SB-510 SB-510EA SB-520	◎	-	◎	-	-	-	-	-	-
SB-150	-	-	-	◎	◎	-	○	○	-
SB-120	-	-	-	◎	◎	-	○	○	-
SB-2200	-	-	-	-	-	◎	-	-	-
SB-1100	-	-	-	○	○	-	◎	◎	-
SB-110	-	-	-	○	○	-	◎	◎	-
SB-900	-	-	-	-	-	-	-	-	◎

◎･･･通信可能（暗号化機能も互換あり）
○･･･通信可能（一部の暗号化機能は互換しない）
－･･･通信不可能

ここまで通信互換をはかってきていたものが、SB-900の登場で、全く互換が無くなります
修理はしばらく大丈夫と思いますが、既存のインフラに新たにルート新設とか言うシーンには、泣かされます

ＳＢ－５２０　平面アンテナ・避雷器内蔵・寒冷地対応　　2020年3月をもって終売

２０１９年１月１５日
	ＳＢ-５２０　終売　（メーカー/流通在庫限り）
		１０年以上にわたって通信の互換が保たれていたブリッジ装置でしたが、ついに互換がなくなります次期製品は、従来装置と互換がありません（型式はＳＢ-９００とか、正式発売はこれから）５．６ＧＨｚ帯（Ｗ５６）屋外使用時に問題となるＤＳＦ機能が働いたときの回避策として、もうひとつのユニットで空いたＣＨをスキャンして見つけ、そちらに移行するという機能を内蔵します従って、通信モードはＡＰ（アクセスポイント）モードとなります多少ともＣＨ移行に時間はかかると予想されますが、従来のような長い時間通信が切れるということから回避できそうです本機の登場で、２．４Ｇでは混信で使えない屋外利用のシーンに於いて、Ｗ５６の活用が少し進むかも知れません当面、修理などについては対応なされると思います
２０１９年２月
	ＳＢ-５２０　終売発表
２０１９年６月６日
	ＳＢ-５２０　しばらく生産を継続と復活の知らせが入電正確には、最後の生産を行った、でした　１年分くらいは作ってあると新製品SB-９００も発表
２０２０年３月
	終売となりました

提案、あるいは現地試験を済ませた案件や保守用も考え、同じく終売になった遠距離用ロング八木：ＡＨ－１５２Ｇを含め、数台のストックをしています(２０２０年９月）

平成３４年１１月末まで問題
　旧スプリアス規定により製造された無線機器の使用が許される期限が、この平成３４年１１月末日です
　平成１９年９月以前に製造された装置が、該当する可能が高い問題です
　上記のリストでいえば、ＳＢ-１２０／１５０、ＳＢ-１１０／１１００が該当します
　該当する無線機器は、平成３４年（令和４年）１２月以降使用すると、電波法違反となります
　コンプライアンスが重視される昨今、古い機種をご利用の方は一度チェックをなさることをお勧めします
　進化、更新の速いIP機器・・・・無線LAN装置にあって、そんな古いものは使われていないであろうとみられている一面もありますが、ブリッジ装置については意外と古いものが今でも稼働している可能性があります
　私共でもユーザー数社に、このご案内を差し上げました

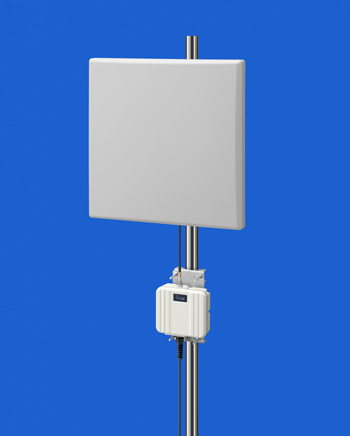

内蔵平面アンテナと、外部アンテナの切替利用が可能になりました（その昔は、別モデルでした）
合わせて、同軸避雷器（アンテナ・アレスタ）を内蔵
もちろん、ＰｏＥに対応します

・内蔵／外部アンテナを選択して運用可能

・避雷器を内蔵
　内蔵アンテナでも安心して運用できます
　その昔は、アンテナ内蔵モデルは誘導雷に弱かった
　　　　　＝＞　アレスタ内蔵ではなかったし、後付も出来なかった！

・－２０℃から＋５５℃までのワイドな動作範囲

・耐候性に優れた防水構造（JIS保護等級４級相当）

・もちろんＰｏＥに対応

　ＳＢ－５２０　メーカー希望小売価格　￥１４３，０００（内消費税13,000）
　　　　　　　　　　　　　　　　　　　　　　　　　　電源供給ユニットＳＡ－４付属

※アンテナ内蔵
　　これがデメリットになるケースがあります
　　それはＳＢ本体の設置場所近くで強烈なノイズなど発生している場合、いくらアンテナを切り離したとはいえ
　　その影響から逃げ切ることが出来ないケースがあるということです
　　このようなケースの場合、ＳＢ本体の設置場所を工夫して、影響から逃げることを考えざるを得ません

SB-９００本体

付属のSA-５

こちらが新製品のＳＢ-９００です

特徴はふたつ
２．４Ｇ／５．６Gのいずれにも対応し、８０２．１１acに対応、高速（帯域幅の広い）通信が来た出来ます（無線ユニットを２つ内臓、同時に２波使用可能）
あとひとつは、５．６ＧのＤＦＳ対応・・・デュアルワッチ機能で、今使用しているＣＨが気象レーダーなどの信号を受信した場合、短い時間で別のＣＨに自動で切り替えて通信を継続します（従来は、停止してレーダーなどの信号を受信しなくなるのを待つ、すなわち通信が途切れる）
５．６Ｇの実用性がアップしました（屋外使用の幅が広がりました）

モードは、ＳＢ-５２０まで採用されていたブリッジ・モードではなく、アクセス・ポイント・モードです（従来のブリッジ装置と、互換はありません））
高速（帯域幅の広い）通信ができると記しましたが、これは飛距離とトレードオフです
ＳＢ-５２０同様の遠距離を目指す場合は、その通信速度はＳＢ-５２０と変わりありません
４～５００ｍの距離であれば、高速（帯域幅の広い）通信が期待できます
そうです、アンテナを２本使用して帯域幅の確保を行います
（遠距離通信を行う場合は、１本のアンテナで・・・ＳＢ-５２０と同じです）

動作は、いわゆるアクセスポイントです
無線ユニットを２個内蔵し、拠点間を結ぶブリッジと、その場にサービスするアクセスポイントを１台で、というような使い方もできます
その分設定項目も多く、またブリッジ接続時には親子関係を設定する必要があり、ＳＢからの移行作業時には設定に悩みました！

SB-５２０から更新した経験からは、同じ２．４G利用で、２０～３０％のスループットの向上が見られました
アンテナなどは同じ条件で、です

　ＳＢ-９００ ﾒｰｶｰ希望小売価格￥１７６，０００（内消費税16,000）　　　
　　　　　　　　　　　　　　　　　　　　　電源供給ユニットＳＡ-５・取付金具ＭＢ-８９付属

無線回線の冗長化について

ＳＢ-９００は、2つの無線ユニットを内蔵します
このことを有効に使う策として
横のブリッジ接続と、配下のクライアントに配信するＡＰ機能を1台で済ませることもできますが、スパリングツリー機能を利用してブリッジルートの冗長化を可能とします
５.６Ｇか２.４Ｇのいずれかを通常使用し、パケットが通らなくなると、自動的にもう片方のルートを使って通信を行うということが可能です

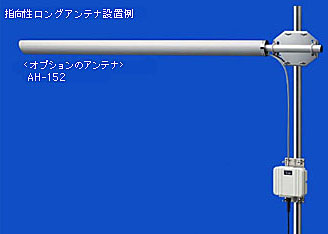

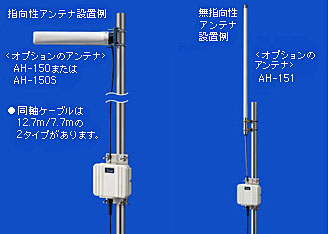

４～５Ｋｍという遠距離を結ぶことを可能とするアンテナ

ロングタイプ八木（全長１４８０ｍｍ）
対向で、見通しで５Ｋｍ程度の通信を可能とする
※メーカーでは終売に　困るので最後に仕入れ！

対向で見通し最大伝送距離４Ｋｍを可能とする
平面アンテナ（約４０ｃｍ角）　

アンテナの選択による飛距離（通信距離）の目安

※垂直面の指向性（ハイトパターン）に要注意！
　　しばしば見落とされています

飛距離の目安（遠距離モード）
＝スループット：１０Ｍｂｐｓ程度を、ひとつの目安に＝

ショート八木アンテナ同士の対向
　　　　　→　　約２Ｋｍ

ロング八木とショート八木タの対向
　　　　　→　　約３Ｋｍ

ショート八木と右無指向性高利得タイプの対向
　　　　　→　　約１．５Ｋｍ

高利得無指向性タイプ同士の対向
　　　　　→　　約１Ｋｍ

※フルスペック（ｆｔｐ実測１６～２０Ｍｂｐｓ）をご希望の場合、飛距離は半分くらいに見ておいた方が安全かも知れません（実際には試験して確認します）
※必要とするデータ転送速度で機材を決定します（転送スピードが遅くなって良ければ、距離は伸ばせます）

より速く、遠くに確実に　ＳＢ-５１００ＰＡ／５５００ＰＡ

パラボラアンテナ・モデルのご使用について
　柔な支柱（基礎）ではふらついてＮＧです・・・設置につきましては注意が必要です
　飛距離だけでなく、ポイントツーポイントで、効率良い無線の利用を可能とする力を持った機器です
　無線ＬＡＮの普及が進むことで、混信問題が大きくクローズアップされることが予想されます
　このような場合、ポイントツーポイントでピタッと結べる方法はとても有効です
　飛距離いくら・・・以上にメリットがあるケースが考えられます
　本当に飛距離を狙う場合、地球は丸い・・・と言うことを意識して、ある程度地上高を確保する必要があります
　詳しくは、ご相談下さい
　また、他のブリッジとの互換はありませんのであくまで対向で使用します

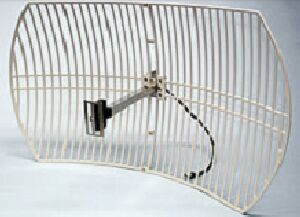

遠距離用に、パラボラアンテナ・セットモデルが登場
対向で、最大伝送距離１０Ｋｍを実現

無線ユニットを二つ内蔵
寒冷地仕様のダイキャストケース採用品も登場

こちらは、特注（受注生産）対応

混線（混信）無く、遠距離を結びたい・・・専従者（有資格者）が必要ですが、ＦＷＡ　８０２．１１ｊ　と言う方法もあります

見通しが無く繋がらない箇所を、同じネットワークに組み入れる

全てをこの方法にしてしまうとランニングコストが問題になるでしょうが、どうしても見通しがない一箇所のみを何とかしたいという場合においては、有効かと思います
こちらのページをご覧下さい(最下段に、お伝えしたいことを記載）
少なくとも専用線を借りることを思えば安価ですし、同一ネットワークの構築が出来ますので、システム上は非常に楽かと思います
最後の砦に・・・どうぞ！
