R.L.DRAKE TR-4 トランシーバー
 続いて下段に TR-4C をご紹介

左はコンソール/VFO RV−4 本体上は、モバイル・コンソール MC−4です
ドレーク社の歴史は、TR−7のページにご紹介していますので、ここでは割愛させていただきます
このTR−4(4シリーズ:1965年の発売)の前に、TR−3(1963年発売)と言うトランシーバがあり、きっとこのものが一番古い(最初の)ドレーク社のHFトランシーバーかと思います
TR−4は、その後TR−4C、TR−4Cwとバージョン・アップが行われ、シリーズとしては、セパレート・タイプのT−4/R−4シリーズと合わせ、1978年の半導体化された TR−7 の登場まで、10年以上の長い期間にわたって販売された、人気のあった機種です
発売当初の本体価格は $585 と広告されていたと思います
プアマン・コリンズ/Poormans collins・・・高名(高額!)な、Collins製品に対して、このようにも呼ばれていました(当時、KWM−2は、$1200位していたと思います)
派生品としては、50MHz帯専用にTR−6と言うモデルがありました
ここでご紹介するTR−4は、TR−4シリーズの原点になったもので、3.5〜28Mhz帯をカバーします
1KHz直読ダイヤル・・・メインダイヤルが二重構造になったのは、「C」モデルからです
ダイヤル表示ほか、その後のバージョン・アップはあるものの、USB/LSBそれぞれの専用9MHzクリスタルフィルタの採用、従いましてキャリアはひとつ・・・・ダイヤルの目盛りも「ひとつ」ですね・・・3.5/14MHz帯は、IFとVFOだけのMix、その他のバンドはプリMixのシングルコンバージョン、μ同調(スラグ・チューン/PTO)方式のVFO、終段は6JB6 3本(入力300W) これらの基本は、そのまま引き継がれました
T4、R4シリーズは、RF同調もスラグ・チューンですが、このもの(TRシリーズ)はVC方式です
アマチュアバンド専用ということが、その一番の理由でしょう、きっと
電源とスピーカーは外付け、電源はモバイル運用を目的にDC12V用の用意もありました
今回は、手持ちのYAESU FP−200を改造して使用します(スピーカーは未使用)

300V→250Vのために
100Ω10W抵抗を5本直列で対応
この写真の頃が、一番楽しい?時期です!
本体だけ譲り受けました、相当に古いものですが、保管状態は悪くありません
真空管の構成やメインノブの形状から、初期モデルではないようです
もちろん、すぐに動作するなどとは思っていません
電源は、いつかこんな役立つ日も来るであろう?と入手していたYAESU FP−200で対応しました
ヒーターは、6.5V 6Aが2巻線、高圧も整流出力電圧が、300V、600V、800Vとトランス・タップで選択でき、中圧は300V、そして低圧は、中圧の1/2の150Vと言う内容で、スピーカーを内蔵しています(今回は、スピーカー未使用)
今回は、高圧600Vで使用しますが、中圧300Vは高すぎですので、ブリーダー抵抗を入れて250Vを得ました(さすがに150Vでは、ゲイン不足が顕著)
あと、送信ファイナル管のバイアス調整VRを組み入れました

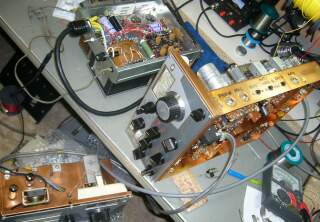

左写真は、本体に電源、そして外部VFOといずれもお腹を見せる形で取組中の様子です
こちらは、シャーシ上面です

青く見えるのは、2つのクリスタル・フィルタです

中央のアルミのケース(四角のもの)は、RF段間調整のVC部分です(スラグ・チューンではありません)

余談ですが、MICプラグは、Collisと一緒の一回り細い3Pプラグと思いきや、通常のサイズです

こちらは、シャーシ下面です

配線&半田付けは、きちっと行われています
このあたりは流石です

上部左が、ファイナル部(ソケット3個が見えます)
その上に、交換したスライドSW(受信アンテナ選択)が見えます
クリスタルフィルタの下に見える角形コネクタが、外部VFO接続コネクタです
差し込むだけで、認識した動作をします、良くできています

ドレークお馴染みの銅板ぽく見えるシャーシですが、磁石がくっつきます!
このRV−4 入手時は、不動と言うことでした
ボディは、見るからに痛んでいます(保管状態が良くない)

中途半端に、VFO切替SWは動作します
でも、真空管のヒーターは点灯しない、VFOもまともな周波数で発振していないようで・・・

TR−4側のコネクタと、このVFO切替SWの接触不良
そして、一番わかりにくかったのは、スラグチューン(PTO)コアの物理的な位置・・・どこでどうなったのか、全く違う位置になっていることが発振周波数がおかしかった原因でした(悩みました!)
※この原因が分かった!
落下・・・きっとケースから出した状態で・・・フロントパネル角が押しつぶされています
ご覧のように、スピーカーは純正ではありません
シャー音があまりに耳障りなので(古くなったせい?)、手持ちのものと入れ替えをしました

真空管が2本
VFOは、Trです、この頃はFETではありません
真空管の1本はスタビロ、VR150/OA2です
+10Vを得るためにわざわざ、です
今なら、ヒーターの12.6Vを整流して三端子レギュレータで、ですね
初期のRV−4は、このようにスタビロ+ツェナーダイオードによる半導体VFOへの電源供給になっています

メインノブは、手持ちのあったTR−4Cのものに交換しています(元々は、TR−3のようなノブが付いていました、この点からも初期モデルのようです)
DRAKE PTO の中身をご紹介
なかなか目にする機会がないものと思います

シールドケースは、悪魔ちゃんのしっぽ?のような形をした金具で、引っかけることで固定されています
今回は、初期のRV−4のPTOを分解したもので、発振はTrが採用されています
この後、FETに置き換わっています
バッファは、真空管です

RV−4 後期モデル以降 OA2省略
      真空管は、バッファアンプのみ

RV−4C 発振段がTrからFETに


RV−3は、この発振段も真空管です
このコイルの巻き方に、ダイヤル直線性のノウハウが・・・

TR−4CのPTOメカが手元にありますので、もしどこかで元気が出れば、組み替えを図ってみます(1KHz直読になるかも・・・です)
今回は、ずいぶんと色々遊ばせてもらうことが出来ました
まずは、電源の用意から
壊れていた11Pオクタル・ソケットの入手が思わぬお仕事に(プラグ側は、色々持っていたのですが!)
入手できたソケットは、直径がオリジナルのものより一回り大きく、シャーシ穴を大きくする必要がありました
また、流石に中圧300V越えというのは、真空管寿命を短くするという経験則から、発熱はやむなしと言うことでブリーダー抵抗・・・入手が簡単な100Ω10Wのものを5本直列に内蔵しました
そして、バイアス用調整VRを用意し(背面に取付/少々窮屈ですが)、本体への接続ケーブルの作成を行いました
12P角形ジョンソンコネクタのピン・アサインには、要注意です(国内版と異なる)
電源の用意、確認(電源と本体に、決定的な問題が生じていないことを確認)が出来たら、本体に接続をして、まず受信から様子を見ることにしました
IFノイズは出るし、RFゲインコントロールも効く、でも何も受信できない
この原因が凄い・・・ANTリレーの出力から、ANTコイル間を結ぶ同軸ケーブル(1.5D−2V)が、ショートしていた(半田付け部周辺ではありません!)
受信専用アンテナが使えるよう切替SWがあるのですが、このSWが壊れていましたので(実際はSWを無視して直結してあった)、この便に交換しました
送信パワーが出たり出なかったりする
  シャーシーを押すとこうなる・・・最初は、コイルの不良かと思いましたが、バンドSW周りの接触不良
バンドによってパワーが大きく異なる
  キャリア周波数が不適切(受信で、適当に合わせていたのが良くなかった)
各バンドの周波数誤差が大きい/ダイヤルスケールで追いつかないほど
  SGの信号受信で気付きました・・・もしや、マーカー周波数に誤差が!?
  ここでカウンターを当てると、100KHzで80Hzの誤差が・・・
  たかが80Hz、でも14MHzであれば11KHz、21MHzになると17KHz近い誤差に
  水晶発振子を色々交換しても、トリマ調整範囲に収まりません
  160PFの固定コンデンサを追加する羽目に(オリジナルのトリマは、25P Maxです!)
真空管の劣化
  受信RF、IF初段、それに送信ドライバ この3本は、性能に大きく影響がありました
  あくまで手持ちの「球」のある範囲での交換ですが・・・
あとは、一般的な調整です
  IF(送受)、RFトラッキング、中和 等
その結果
 受信S/N 10db を得るための入力
   3.80MHz     0.12μV
   7.150MHz    0.12μV
   14.20MHz    0.15μV
   21.20MHz    0.15μV
   28.5MHz     0.2μV
   ※28MHz帯を除き、S9を振らせるには、おおよそ40μVの信号強度が必要
 送信/CW出力(ファイナル管の鮮度不明/現状)
   3.5〜21MHz帯  150W前後
   28MHz帯       100W前後
 VFOの安定度
   ウォーミング・アップ後は、十分実用範囲(RV−4とも)
 音質
   昔の音がします(個人的には、嫌いではありません! S/Nは良いし・・・)

古いマシンを触ってみて思うこと
   いつも同じなのですが、50年前の製品にもかかわらず、今でも十分通用する性能を有している
   アナログ技術100%であっても、今のデジタル技術に依存した性能に大きく負けていないこと
   送受信(聞こえる届くに)関しての基本は、技術が進歩しても大きく変化していないこと
   市街地ノイズが多い、近隣に無線局が多い(混変調の原因となる)など、都会のお住まいの方には、
   あるいは人が聞こえる相手とは自分も必ずQSOできるという自負を持って最前線で戦うという方に
   は、大いに不満が残る性能かも知れませんが、イナカで出来るときにQSO出来ればいい、チャンス
   は、また次がある式の私にとっては、何ら問題のない性能に思えます
   それより、製造後50年を経過しても、真空管など消耗部分は別にして、きちんと性能が維持できて
   いるところが凄い!と思います
2015.05 JA4FUQ


TR-4C トランシーバー
こちらは、シリアルNoから、1975年ごろの製品と思われます
先のTR-4は、シリアルNoから、1971年ごろの製品と思われます
電気的、構造的にはほとんど違いはありませんが、唯一PTOについて、TrからFETに変更になっています
このふたつ、一番の違いはメインダイヤル機構でしょう
左が、TR-4 右が、TR-4C
TR-4Cは、1KHz直読できる二重ダイヤル構造となっています
関係して、メインノブに周波数の刻みがなくなりました
上蓋(上カバー)を取り外した状態です
TR-4とほとんど変わりありません
シャーシが銅メッキではなくなっていますが・・・


US品とは思えないくらい、コンパクトな作りです
ファイナルのシールドケースを取り外した様子です

ファイナル・チューブの交換は、やや面倒
プレート・ロードVC、それぞれのカップリングを外すことをしなくていけません
写真は、外したカップリングを再びつないだ状態に戻しています
こちらは、底蓋(下カバー)をはずした状態です

右サイドの調整VRあるいはジャック類が下に見えています

左サイドにあるスライドSWが左上に見えます
受信時のアンテナを、送受同じものを使うか、受信専用のものを使うかの選択を行うものです

左下のシールドに囲まれているところは、バラモジ(BM)・キャリア発振エリアです
   フィルタは、USB/LSB切替方式
キャリア周波数は同じ・・・すなわちUSB/LSBでダイヤルの補正は必要ありません
当時は、USB/LSBの切り替えごとに、3KHz(±1.5KHz)ダイヤルをずらせて読み取る方式が一般的な中で、とても贅沢な設計といえるでしょう(今では、そんなことフツー状態ですね)
この1キャリア2フィルタ方式を採用したのは、国産ではNECユニデンくらいでしょうか
VFOの周波数をシフトさせて見かけ上、読み取りカーソルを一つにしたのは、Collins、HeathKitなど


8Pの角形ジョンソンコネクタは、外部VFO接続用です
ケース底に、外部VFOを接続?と普通の感覚なら驚きです
  ファイナル部のシャーシ下です

こうしてみると、全体のコンパクトさに比べ、スペースに余裕を感じます
通気を意識したことでしょうか
   リアパネル

シンプルです
底面やサイドパネルが大活躍、というコンパクト設計の結果でしょう

左側の穴の開いたパネルは、トランスバータ使用時のための改造用に用意されているものと思われます
  右サイド

マイクやヘッドホン端子は、こちらに用意されています

左サイドには、受信アンテナの切替SWが配されています
こののち、CWの本格運用を意識し、500HzのCWフィルターを内蔵し、±3KHzのRIT機能を内蔵した TR-4Cw というモデルが登場し、これが最後のTR-4モデルとなりました
SIDEBAND-SW Xの右にCWというポジションが追加され、NBのON/OFF-SWのところがRITノブとなり、NBのON-OFFとRITのON-OFF のボタンSWが新たに配されました
そして、アップ・コンバージョンのスーパー・ヘテロダイン方式で、ゼネラル・カバレッジを実現した、TR−7が登場しました
1978年だったと思います
2019.08 JA4FUQ
