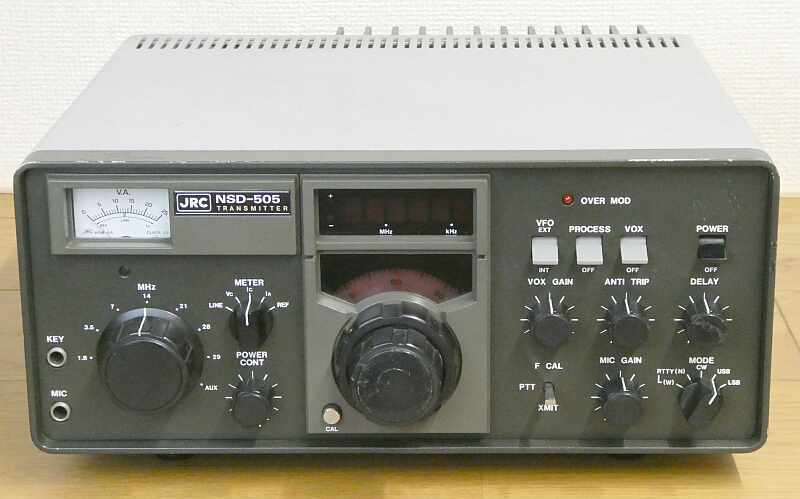

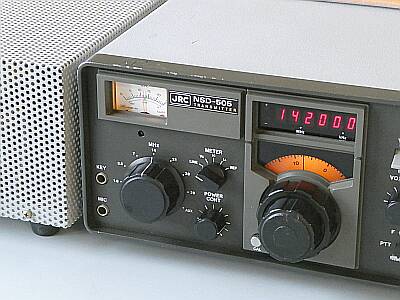

JRC NSD-505

ＪＲＣ　ＮＳＤ-５０５

電源配線が不明で、通電できていません！

１９７８年の発売￥３９５,０００だったと思います
アナログ設計最後の無線機（送信機）と言って良いと思います
すでにトランシーバーが主体となったマーケットに残った、貴重なセパレート機（送信機）です
ＢＣＬファン、あるいはセミ・プロニーズで、人気もあり市場に出回る数もそれなりにあったＮＲＤ-５０５という受信機と組み合わせる形での登場で、オール・ソリッド・ステートの走りでもあったのですが、如何せんこの価格ではそうそう売れるものではありません（実際、販売台数は少なったと思われます、情報がありません！）
当時のことですから、まだＷＡＲＣ対応はありません
３４０ｗ　ｘ　１４０ｈ　ｘ　３００ｄ　　重量約９.５Ｋｇ（アルミシャーシ・ケースの採用で軽量！）

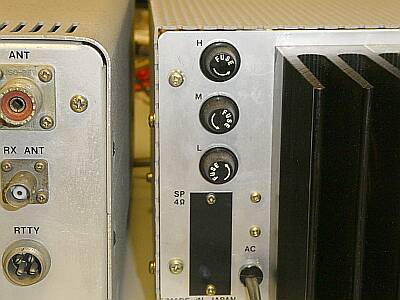

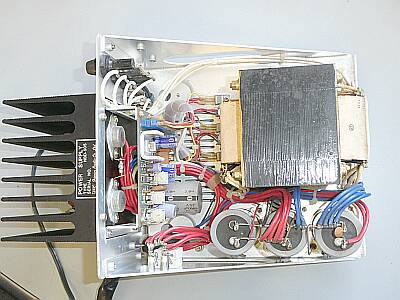

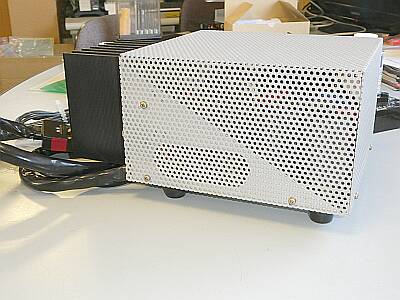

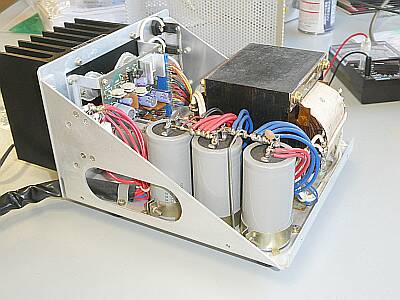

電源は内蔵せず、１３.６Ｖ２０Ａの電源供給が必要で、純正の電源オプションとしては、ＮＢＤ-５０５という外付けの装置がありました
受信機との共通は、ＶＦＯ周波数だけですから、バンド切替ごとにトランシーブのゼロインが必要です（その昔の、八重洲　ＦＬｄｘ４００/ＦＲｄｘ４００の、コンビネーションみたい）
決して使い勝手は良くありません（鳴き合わせに、慣れても数秒必要でしょう）
ＶＯＸに関係したツマミすべてがフロントパネルに用意があるのも珍しい？

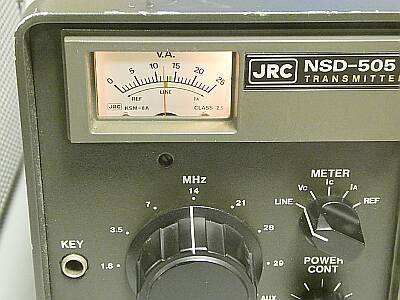

ＡＬＣ表示メータの用意はなく、代わりに「ＯＶＥＲＭＯＤ」のＬＥＤ表示の用意があります（尖頭値表示を意識？）
この後、ＮＳＤ-５１５というＶＦＯをディジタル化した送信機が発売され、そのものがＨＦ送信機として最後の製品になったように思います（トランシーバが主役の時代になった！）

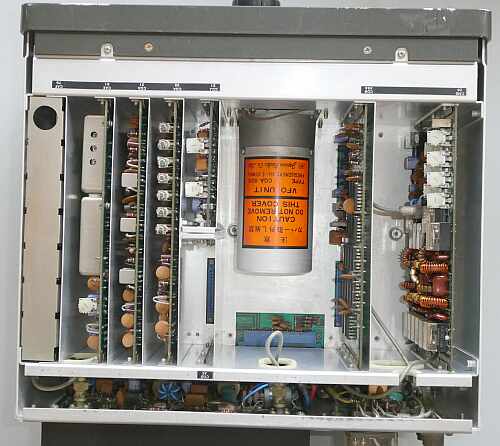

	シャーシ上面ＪＲＣお得意の、ファイナル部以外全てマザーボードに差し込む形でユニット化された構成ですこちらは、受信機　ＮＲＤ-５０５同様に、アルミシャーシで構成されていますもちろんケースもアルミです余談ですが、後継のＮＳＤ-５１５にあっては、シャーシ・ケースともに鉄製になっていて、重量も１１．５Ｋｇと重たくなっています

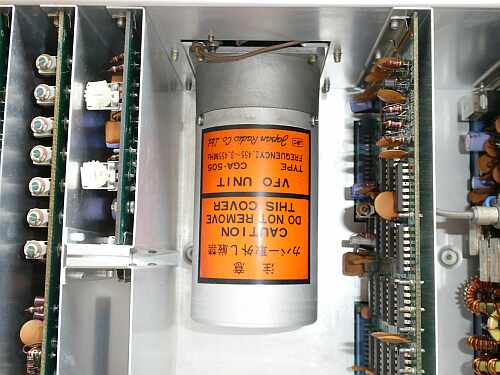

	ＰＴＯ部のＵｐです構成は、オール・ソリッド・ステートなのですが、アナログＶＦＯが採用されていますまだディジタルの波は押し寄せてきていませんそのＰＴＯですが、堅牢なダイキャストケースに収められています２．４５５～３．４５５MHｚが発振周波数です

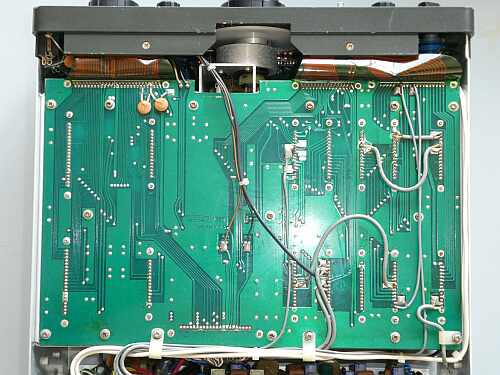

	シャーシ底面ですＪＲＣお得意のマザーボードによる構成です

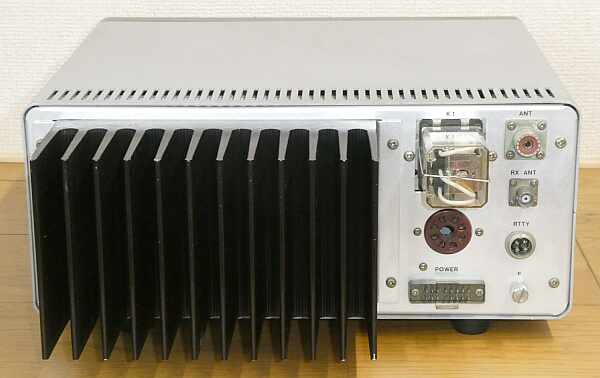

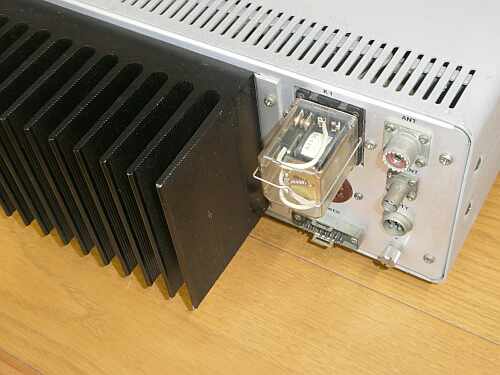

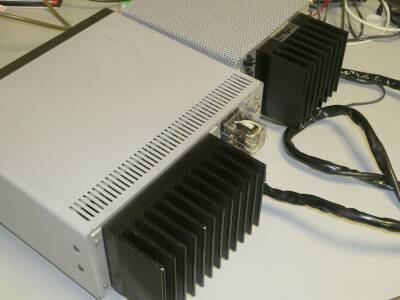

	でかい外付けのリレーも、こうしてヒートシンクの隣に配置されると全然不自然なサイズには見えません終段は自然空冷で、ヒートシンクは大型のものが採用されています

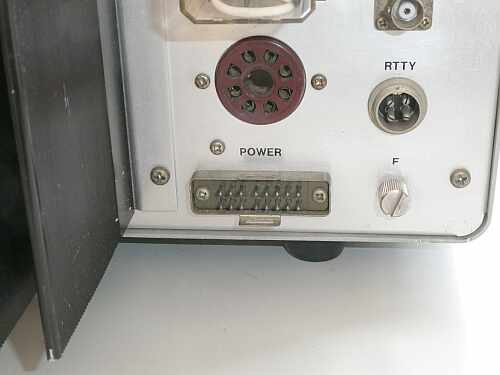

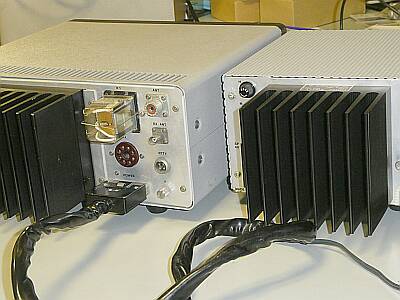

	今回最大のネックというか「壁」電源供給方法が分かりません多極コネクタで容量を稼ぐ、多ピン並列接続だけではありませんコネクタ内でジャンプ配線がありそうに見えますヒロセ・コネクタ（プラグ側）ＨＲＳ　Ｓ-１３１６-ＣＴＡ　こちらも今となっては貴重なのですが、それ以上に、コネクタ配線が分かりません情報を探しているのですが・・・

稼働を目指す目的から、電源接続が不明というのは最大の難関です
もし、こちらにお見えの方で、回路図など電源接続の様子が分かる資料をお持ちの方がいらっしゃれば、ぜひお声がけをいただきたくよろしくお願いいたします
コネクタ　ＨＲＳ　Ｓ-１３１６-ＣＴＡ　これも探していますが、こちらは最悪、他の持ち物から流用することができます

2025.05　　ＪＡ４ＦＵＱ
