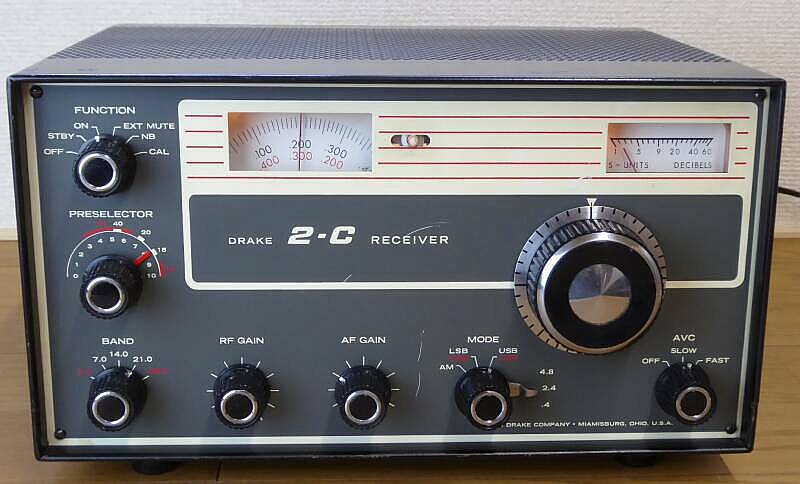

| Ｄｒａｋｅ ２-Ｃ | ||||||||||||||||||||
 送信機 ２-ＮＴが手元にありますので、ペアの受信機である２-Ｃを入手しました Ｒ-４発売の翌年、１９６６年の登場です 当時の日本では、ＴＲＩＯより９Ｒ５９Ｄが発売になりました この時代の技術力というか商品力の違いが、いかに大きいか・・・です デザインもですが、先代の２-Ｂとは異なり、ケース構造も４シリーズと同じようになっています おおよそ ２９０Ｗ ｘ １６０Ｈ ｘ ２３０Ｄ 重量 約６．２Ｋｇと、コンパクトです |
||||||||||||||||||||

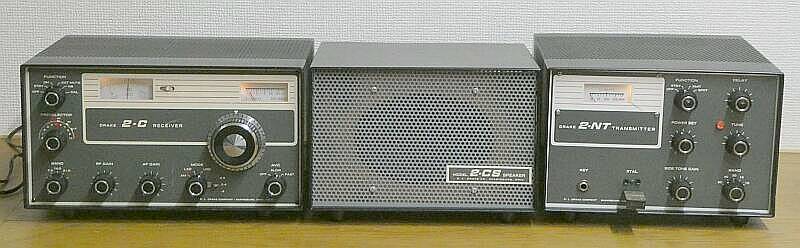

 相方の２-ＮＴと一緒に |
||||||||||||||||||||
| 本機の構成 先代の２-Ｂと同様の周波数構成 高１中１のトリプル・スーパー・ヘテロダイン方式です １ｓｔ-ＩＦが、３．５〜４．１ＭＨｚですので、３．５ＭＨｚ帯はダブル・スーパー・ヘテロダイン方式となります ヘテロダイン・クリスタルの内臓は、３個 ７・１４・２１−２８ＭＨｚ帯用です（２１／２８ＭＨｚ帯は、差し引くか加えるかで、同じ２５．０ＭＨｚのクリスタルを使用） それ以外の周波数帯については、バンドＳＷでの対応ではなく、サイドパネル面にあるＡＵＸソケットを使って対応するようになっています １ｓｔ-ＩＦである３．５〜４．１ＭＨｚ それを２ｎｄ-ＩＦである４５５ＫＨｚへ、そして３ｒｄ-ＩＦの５０ＫＨｚに落として必要な選択度を得ます 真空管の使い方が２-Ｂと変わっています、というか半導体化が進められています 真空管は５本（２-Ｂは、１０本）、電源（整流）、バンドオシレータ、ＢＦＯ、検波、ＡＧＣアンプ、ＡＦについては、半導体化されています 伴って、消費電力も４０Ｗから３０Ｗに軽減されています 発売当初の回路図では、ＲＦ増幅段は、１２ＢＺ６となっていますが、入手したものは６ＢＺ６でした その他の真空管は、すべて当初どおり１２Ｖ管です 本機ではパス・バンド・チューンではなく、パス・バンド・セレクト・・・内部で固定、帯域幅を選択するのみ ４．８／２．４／０．４KHｚの３段階です（２-Ｂでは、３．６／２．１／０．５ＫＨｚ） ＢＦＯ周波数も、内部で固定されていますので、ＬＳＢ／ＵＳＢモード切替ＳＷのみで対応できます このモード切替は、ＢＦＯの発振周波数ではなく、２ｎｄ-ＩＦ ４５５ＫＨｚから、３ｒｄ-ＩＦ ５０ＫＨｚに変換するオシレータの周波数を切り替えています こうすればモードの違いで周波数カーソルを動かす必要がないわけで、合理的に考えられています この考え方は、４シリーズでもずっと踏襲されています（いわゆるモノ・カーソル） ２-Ｂにあっては、モード切替の代わりにパス・バンド・チューニング・ツマミで合わせる必要があったのですが、この点を省略というか簡単にしたということでしょう（操作の簡略化） ダイヤル・リード・アウトは、２-Ｂ同様、１０ＫＨｚです オプションで、ノイズブランカーとマーカーのユニットが搭載できます ２-Ｂ同様に、外付けでQマルチのオプションがありました（２-CQ：外部スピーカーに内蔵されたものです） ２-AQ、２-BQ ほぼ同じに見えます（２-Ｂのページの最後に、２-ＡＱをご紹介しています） メイン・ダイヤルですが、おおよそ１回転５０ＫＨｚです |
||||||||||||||||||||
 |
ケース内部 シャーシですが､上面はかなり痛んで（錆びて）いますが､動作に直接の影響はありません 真空管が減っただけシャーシ上には余裕があります ダイヤルは、糸掛け駆動です 電源トランスからフロント・パネルにかけて、シャーシ上は何もありませんが、シャーシ下にはサブボード（基板）が配置されています 半導体化された部分です（シャーシ下写真参照） |
|||||||||||||||||||
 |
ケース内部 ２-Ｂにあっては、シールドしてあったＲＦ-ＶＣ部分が２-Ｃでは、裸です（ＶＣ丸見えです） バンドクリスタルの横に見えるＴｒは、ＡＦファイナル段Ｔｒです クリスタル３個で５バンド？ ３．５ＭＨｚ帯は、１ｓｔ-ＩＦ ２１ＭＨｚ帯と２８ＭＨｚ帯は、２５ＭＨｚのクリスタル１個で対応（ＶＦＯダイヤルは逆になります！） すなわち、７、１４、２１・２８ＭＨａ帯用で３個のクリスタルでＯＫとなります |
|||||||||||||||||||
 |
以下の２つのオプションは、シャーシ上に配置できるようになっています 左４Ｐソケットがマーカー用 右４Ｐソケットが、ノイズブランカー用の接続コネクタです 外付けオプションとしては、外部スピーカーに内蔵されたＱマルチプライヤー＆ノッチフィルタがあります（Ｄｒａｋｅ ２-ＣＱ） リア・シャーシに接続用コネクタが用意されています |
|||||||||||||||||||
 |
シャーシ下の様子 シャーシ下面は、上面と違って綺麗です ５０ＫＨｚパスバンドセレクタの様子が２-Ｂとは異なっています 関係して、帯域幅のセレクトＳＷの中（芯）がモード切替ＳＷになっているのですが、約φ３．５の軸に対して通常の約φ６用のツマミが採用されていて、軸サイズの違いをビニル製の軸カバーのようなもので調整してあります これがきちんと切り替わった気のしない、何とも言えない切替感覚の原因となっていましたので、ベークライトのスペーサを加工して軸アダプタ的なものにしたところ、良い切替感覚が得られるようになりました |
|||||||||||||||||||
 |
こんなところにヘッドホン端子と、ＡＵＸバンド追加クリスタルのソケットが用意されています 正面向かって左サイドパネルです スライドＳＷをＡＵＸ側に切り替えることで、ＡＵＸ_ＸＴＡＬが有効になります ビス１本が欠落しているのは、ご愛敬！ |
|||||||||||||||||||
 |
２１〜２８ＭＨｚ帯の感度が得られない原因 バンド切り替え、正確に言えばＲＦ側のコイル切替がきちんとできていないところにその原因がありました 最初は、単に接点の接触不良かと思ったのですがそうではなく、軸に付いた接点を動かす板の位置がずれて不適切なことが原因でした こんなことってあるんですね！？ しばし悩みました！ 左写真中央の部分です |
|||||||||||||||||||
|
||||||||||||||||||||
| 2020.05 JA4FUQ | ||||||||||||||||||||
