各種無線機器
ここでは、行動域調査やデータ通信など研究分野、あるいは防災・緊急連絡などで、
よく使われるものと、日頃あまり目にしないと思われるものだけをピックアップしてご紹介します
無線機器には、他にも多くの種類があります
また、最近では最初から無線LAN対応の機器もあります
受信に関しては何も資格は問われません
送信に関しても、ここに記載のものは免許申請が不要のものがほとんどです(小電力10mW以下)
記載のなかで、電力の大きなものは免許申請が必要ですが、個人資格は必要ありません
その場合、申請手続きは、代行させていただきます

鹿やサルなどの行動域調査に使用される機器
発信器は、2〜3年電池寿命があります
電波が弱いため、受信側の工夫がないと遠くでは受信できません

テレメトリ発信器 2008年の電波法改正により、ついに国内で適法で使用できるものが登場
詳しくは、行動域調査のページ

免許不要・使用目的も問われないどなたにでも使用できる無線機
特定小電力トランシーバー
登録手続きだけで、業務無線機と同等な範囲で通信できる無線機
登録局 デジタルトランシーバー
特定小電力無線機
こちらは、免許が不要でどなたにでもどんな目的にもお使いいただける特定小電力トランシーバー
と言うことは、開設(登録)費用も、電波利用料の発生もありません
出力が最大10mWと小出力の代わりに、電気を消費しませんから長時間運用が可能です
こちらが、唯一個別呼び出しに対応するトランシーバ IC-4350(L)です

アンテナの長さにより、飛距離が異なります
左写真は、少しでも遠くまで飛ばそうと、長いアンテナを装備したモデル IC-4350Lです
このロングアンテナは、ショートアンテナの3倍くらい長くなります
下のほうに、ショートアンテナ・モデルの写真を掲載します

余談ですが、アンテナの違いによる本体価格の違いはありません

IP67 防塵・防水性能を有します
タフさは、スマホとは比較になりません

登録局
連絡用には、免許も不要、使用目的も問われず、登録だけで運用できるハイパワー5Wトランシーバーをご紹介します
いざというときには、非常用無線機として連絡手段に活躍します
(5万円未満の消耗品price 備品と違って持出自由・・・そうでないと困ります!)
現場連絡用無線機の決定版!?かも

35ch→97chの増波に対応

総務省よりデジタル簡易無線機(DCR)の増波が発表され、登録局は35chから97ch<陸上30波(3R)+上空5波(3S)+増波分陸上52波(3T)+上空10波(3U)>に増波されることになりました。

簡単な登録手続きだけで使える携帯型の高出力デジタルトランシーバー
業務用途・レジャー用途に加え、地域コミュニティやクラブ活動などでの連絡など、多彩なシーンで使えるコミュニケーションツールとして活用いただけます

携帯型デジタルトランシーバー  IC-DPR7S Plus
希望小売価格  63,580円(内消費税5,780)

携帯型デジタルトランシーバー  IC-DPR7SBT Plus
希望小売価格  65,780円(内消費税5,980)

 IC-DPR7S Plus/IC-DPR7SBT Plusは、高出力で広範囲をカバーする、登録局対応デジタル簡易無線シリーズ「DPRR」シリーズの最新機種です
 トランシーバーはワンプッシュで全員に情報伝達できること、携帯電話の圏外でも利用できることなどから、警備業や小売店、接客業をはじめ、レジャー用途にも多く利用されています
 特に、「DPRR」シリーズをはじめとする登録局対応機は、かんたんな登録手続きを済ませるだけで使えるため、手軽に導入できる情報伝達ツールとして活用されています

 本製品の特徴ですが、同ジャンル機トップクラスとなる800mWの大音量を実現したほか、周囲の雑音を軽減するノイズキャンセル機能、受信した音声をワンタッチで聞き直すことも可能な録音再生機能、状況に合わせて強調する音域を設定できるイコライザー機能も備え、工事現場や雑踏などの騒音環境での快適・確実な情報伝達をサポートします
 また、IP67/66/55/54※の規格に準拠した最高水準の防塵・防水性能、米国国防省の物資調達基準(MIL-STD-810G)に相当する堅牢性も備え、本体を3年間保証
 タフな環境でも安心して使えます
 さらに、IC-DPR7SBT Plusは、BluetoothRでの運用にも対応。マイクコードに煩わされずアクティブに活用できるほか、着信を振動で知らせるバイブレーション機能も備え、騒音環境下での信頼度もより高い仕様としています

 操作系統も従来機からさらに向上。音量用のツマミとチャンネル用ツマミを独立して装備し、確実で迅速な操作を実現したほか、各種機能に簡単にアクセスできるプログラマブルキーを2つ搭載されました
 さらに、従来機IC-DPR6と比べ約5%の軽量化・約10%の小型化を実現し、使用者の負担をより軽減しました
 また、付属のインテリジェントバッテリーは、バッテリーの残量や健康度の表示に対応しているので、安心して利用できます

【おもな特長】
■クラス最高の大音量800mWのほか、バイブレーション機能 (IC-DPR7SBT Plusのみ)、
  ノイズキャンセリング機能を搭載しているので騒音環境でも安心

■録音再生機能など多彩な新機能を搭載、確実で迅速な操作を実現する洗練された操作性

■機動性に優れた約230gの軽量・小型ボディ

■BluetoothR対応で、ケーブルレス運用が可能(IC-DPR7SBT Plusのみ)

■IP67/66/55/54※に準拠する最高水準の防塵/防水性能

■残量や健康度表示に対応したインテリジェントバッテリーを採用


■従事者免許不要で、1Kmは実用飛距離
   従来の無免許で使える無線機・・・特定小電力トランシーバー電力10mWの、なんと数百倍という大電力
   1〜5Wという業務無線機並みのハイパワー
   市街地でも500m〜1Km 見通しの良い郊外ですと4Km程度は実用飛距離です
   使用の目的も限定はありませんから、レジャー目的から業務目的まで広く使用できます
■開設登録手続きが必要
   登録費用(免許は5年間有効、更新可能)と、毎年電波利用料がかかるのが面倒と言えば面倒
   でも、開設手続きは極めて簡単、必要な書類は無線機本体に付属します(個人で手続きできます)
   ふた昔前のCBトランシーバーの開設と同様の手続きです(ご年配の方はご存じ!)
■通話の秘話性を確保
   警察無線などと同じ、デジタル変調方式を採用、秘話通話設定が可能です
   自分たちグループだけで通話(情報交換)できるイメージとなります
   安価な無線機では得られない機能です
■フィールド運用に耐える頑強ボディ(IC-DPR7S Plus/IC-DPR7SBT Plus)
   そのうえ、防水仕様(IP67:水深1mの位置に底を着けたまま30分間、本体に水が侵入しない)
   消防などでも使われている業務用無線機と変わらぬ頑強さで、まさにフィールド向けに最適です
   故障知らず!(無線機の故障原因の90%は、汗・雨・水没など水!)
■即運用可能な連絡手段を提供

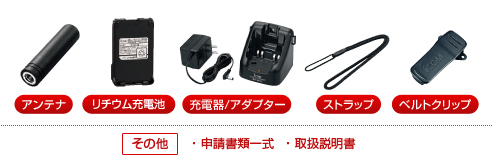

   リチウムイオン電池ほか、フルオプションで、この価格
   必要な方には、スピーカーマイクなど別売オプションもございます

□改めて説明の必要はないとは思いますが、
   無線機は、チーム運用(1:n通信/同報機能)が得意! 携帯電話の1:1通話とは別世界です
   そしてインフラに依存しない独自の通信手段ですので、どんな場所ででも活用が出来ます
   そして最後の切り札は、その頑強さ!

最も身近と思われるRoIP化(ネットワーク対応化)製品
 なんと、アナログの特小無線をIP化して、離れたところを結ぶ中継器が登場
今のところIC-4400(L)でしか対応できませんが、そのうち個別対応する製品も発売されるのではないかと期待をしています
こちらが、IPに対応する現時点で唯一のトランシーバ IC-4400です
個別呼び出し機能はありません

アンテナ長さにより、飛距離が異なります
左写真は短いアンテナモデルです
ロングアンテナは、ショートアンテナの3倍くらい長くなります

IP67 防塵・防水性能を有します
タフさは、スマホとは比較になりません
こちらが、中継器/リピーター IC-RP4130GWです
LAN/LTE接続対応という極めて珍しい?モデルです

LAN上で最大6台の連結が可能

電源は、付属のDC12Vアダプタ、もしくはPoE
オプションで、PoE給電アダプタ、内蔵バックアップ用リチウムイオン電池パック(非常時用)
中継器/リピーターを介することで、飛距離は単純計算で2倍になります

単なる中継であれば、中継波に対応したトランシーバであれば全て使用できます
が、安価なトランシーバの中には、中継波に対応できない製品もありますので注意が必要です
ここまでは、フツーのお話 ここから先が、従来ではフツーでない使い方です
対応できるトランシーバは限定されます
  LAN接続により、例えばビルの階層を超えた通話も可能になります
絵面では、IC-RP4150Wとなっていますが、現行品はIC-RP4130GWです
  LTE接続(au/docomo選択)により、日本全国が通話圏となります
絵面では、IC-RP4150Wとなっていますが、現行品はIC-RP4130GWです

IC-RP4130GWには、SIMが内蔵できます

緊急放送システム
 既設の放送設備を有効に利用したものです
 某市全小学校(72校)に導入をいただきました
 最終的な子機の数は、2000台近い台数になりました
 迷子の呼び出し、緊急避難誘導、二次災害防止策など、学校現場以外にプレイランド、ショッピングモール、工場などから有効なシステムだという評価、引き合いをいただいています
 無線の持つ「同報機能」に注目したもので、いざというときの操作性を一番に開発したものです
 小学校への導入事例に、システムのご紹介をいたしております
 2022年現在、唯一個別呼び出し機能を持つ、IC-4350L(カスタム)を子機にシステムを更新しました

詳しくは、仕事専用無線機のページでもご紹介しています
荷役、重機、工事現場などに特に便利に使える同時通話型です。
1mWタイプであれば、連続通信が出来ます。
1mW(1/1000W)といってもバカには出来ません。
50〜100m位の範囲であれば、十分通話が可能です。
また、少しでも飛距離を・・・・と言う方のために、10mWモデル(一般の特定小電力トランシーバーに許可されている電力)もあります。
こちらは、3分間で一度通信が切られますが、また接続して通話することが出来ます。

車載型
IC-MS5010

ハンディ(携帯)型  IC-5020

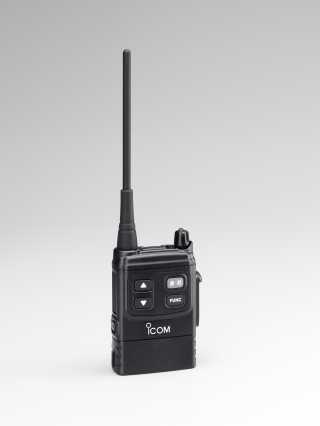

従来機 IC-4855 IC-5010 IC-MS5010
これらとの通話の互換性が確保されています
買い増しや、買い替えに対応
 一般に、同時通話・・・・『1対1』の運用が基本です
 仕組みで言えば、送受信2つの電波を使用して、常に片方は送信しっぱなし、片方は受信しっぱなしという使い方をします
 そうです、2つの周波数を送受クロスして使います
 それでは、イベント会場や、大きな設備の試運転や保守の時のように、多くの人に同時に伝えたい、すなわち『n対n』の同時通話は出来ないのでしょうか?
 上記の方法では残念ながら不可能です
 が、『n対n』に対応した同時通話のできる仕組みも用意されています(最大9者間の同時通話が可能)
 特殊ゆえ少しお値段は張りますが、ご興味のある方はお問い合わせ下さい
 規模によっては、電力的にはこの特定小電力と同じなのですが、免許の申請が必要になります

 改めてですが、アナログ方式ですので、デジタル方式で生じる遅延の発生はありません
 クレーン作業や、いざという非常時においては、とても有効です


IC-4350(L)
よく飛ぶロングアンテナモデルもあります
通話者間に中継が入れば、飛距離は2倍に・・・単純計算です

中継装置(リピーター)対応の無線機は、異なる2つの周波数を送受信でクロスして使用するデュプレックス機です

寸法・外観は、シンプレックス機とほぼ同じです

もちろん、動作を切り替えてシンプレックス機として使うことも可能です


個別呼び出しや、グループ呼び出しなど設定により、使い方が広がります


IC-DU75PLUS
業務用簡易無線

こちらは免許申請は必要(個人資格は不要)となりますが、最大5Wと言う大きな電力が利用できます

電力が大きいと言うことで、遠くとの(広い範囲での)連絡が可能になります

こちらも水深1mで、30分間の水没に耐えるモデルが一般的となっています

現在は、すべてデジタルモードに移行しました

Bluetooth対応
「OPENRUN」などに対応

GPS内臓
自局の位置を相手局に送信できます
相手局の位置を受信した場合、自局から相手局の方位と距離が表示されます


下位に、廉価モデルがあります

無線ブリッジ(無線LAN)
詳しくは、無線ブリッジのページをご覧下さい

 電波そのものが受信できても、その電波を必要な情報に置き換えるとか、次の制御を行うとか、無人で監視をしようとすれば、周辺の技術が必要になります
 また、送信側は電波法で規制がありますから、飛距離を稼ぐ工夫は、受信側で行うことになります
 高周波などアナロク技術、制御/インターフェイスなどディジタル技術、そのいずれもが必要です
 また、無線ブリッジは、2.4Ghzという高い周波数(光の特性に近い)を使用し、かつ小電力ですから飛距離を求めるにはそれなりの工夫/ノウハウが必要です
 お気軽にご相談下さい(具体的な内容・・・使用目的をお聞かせ下さい)

無線タグ/RFID
詳しくは、無線タグのページをご覧下さい
こちらは、第一世代のもので、303MHz微弱電波を使用
基板サイズは、40x20x5mm(リチウム電池を含む)
7秒間に1回の送信で、電池寿命は3年間
(1秒に1回の送信で1年間)
もちろん電池交換してお使いいただけます

ケースの例は、車のコードレスキーイメージのもの
社員証とか、いろんな形状のケースが考えられます
アンテナなど条件によりますが、5〜70m程度の距離で実用が可能です
こちらは、第二世代のもの
Bluetooth Low Energy を採用

6年間電池交換不要・・・というようなものが出来るかも
小学校入学から卒業まで、電池交換無しと、夢のよう・・・

各種センサ内蔵にも対応

専用のリーダーを用意
これからの=進化=が楽しみです
